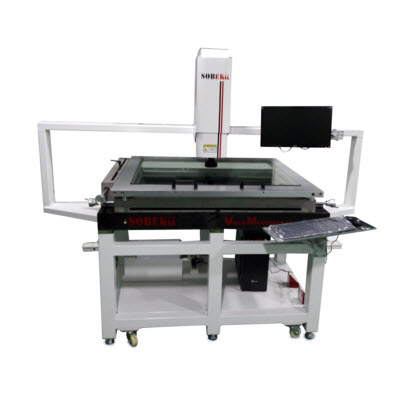

CNC半自动影像测量仪 S500

参考信息

-----------以下"CNC半自动影像测量仪 S500"相关信息来自网络,仅供参考不作购买下单依据------------

主要特点:

采用Z轴伺服电机驱动,实现Z轴自动对焦，大大减少人为对焦的误差,提升大行程手动机台操作性。

机台底座采用花岗岩结构，框架稳定可靠。采用龙门结构，适合测量框架大而测量范围小的产品。

软件Z轴自动对焦半自动的测量方式 ，充分解决几何测量中的难题。

采用“HIWIN”P级直线导轨,保证机器精度及使用寿命

高清卡位变倍镜头和高分辩率CCD,实现产品高清晰度测量。

测量结果可输出Word 、Excel、CAD等格式。

S-系列技术参数

型号

S500

S600

S800

测量范围（mm）

500x400x200

600x500x200

800x600x200

外型尺寸(mm)

1200x900x1500

1400x1100x1500

1600x1400x1500

重量(kg)

300

350

400

承重(kg)

20

25

25

X、Y测量精度(μm):3+L/150

Z测量精度(μm):5+L/150

2Z轴运动速度(mm/s): 0~100

光栅尺: 1.0μm分辩率开放式玻璃光栅尺

图像传感器CCD: SBK-HC536 700线工业彩色相机

导轨: Z轴：“HIWIN”P级直线导轨      X、 Y轴：精密V型导轨

丝杆：Z轴：“TBI”研磨滚珠丝杆     X、Y轴：无牙螺杆

光学系统: 6.5:1连续变倍卡位镜筒

放大倍率: 光学放大倍率:0.7-4.5X;影像放大倍率:24-158X

软件: SBK-S半自动测量软件

光学放大倍率:0.7-4.5X;影像放大倍率:24-158X

轮廓光源系统: LED冷光源,256级亮度程控可调

表面光源系统:LED冷光源,各区独立操控,256级亮度程控可调

Z轴电机: TIGER交流同步伺服电机

数据控制:SBK-3000专用数据控制器、USB接口、软件调节光源亮度

-----------以上信息仅供参考不作为下单依据------------
