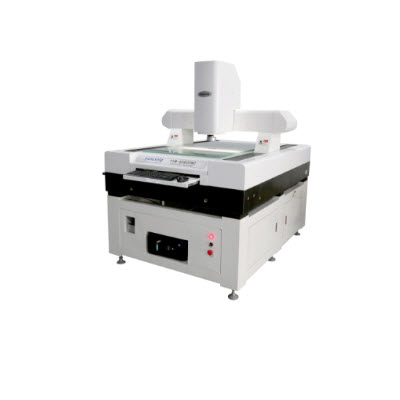

龙门影像仪 YVM-CNC

参考信息

-----------以下"龙门影像仪 YVM-CNC"相关信息来自网络,仅供参考不作购买下单依据------------

仪器特点

◆采用移动桥式结构设计，空间宽阔，适合大尺寸产品测量。

◆采用山东济南青“00”级花岗石底座、横梁，保证机械系统极高的稳定性。

◆台湾高精密研磨级滚珠丝杆和高精密直线导轨，保证仪器极高的机械精度。

◆日本松下高性能伺服电机，全闭环控制，全自动三轴CNC控制系统，高精度、高速度、高稳定安全地控制平台移动。

◆原装英国Renishaw 1μm金属反射式光栅尺，保证与机体一致的热膨胀系数，提升检测精度。

◆程控式6环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。

◆视频线接头加压处理，长期传输图像稳定、无雪花等异常。

◆简单的编程功能，设置自动测量任务，使批量、重复测量工作更为高效、轻松。

◆配备工业自动化手持式摇杆，更加方便控制与编程操作。

◆功能强大的专业测量软件，完善的测量功能为用户提供了完美的测量解决方案。

◆可实现Z轴非接触式影像精确测高和平面度测量，可加装接触式侧头。

应用领域

广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。

技术参数

仪器型号	YVM-6050CNC	YVM-8060CNC	YVM-12080CNC	YVM-150120CNC	YVM-200150CNC
测量行程(mm)	600x500x200	800x600x200	1200x800x200	1500x1200x200	2000x1500x200
外观尺寸（mm）	1300x1220x1500	1400x2000x1500	1600x2200x1500	2200x2600x1500	2500x3000x1500
仪器重量（kg）	1350	1800	2100	2500	2800
玻璃承重（kg）	30
光栅尺分辨率	1μm
测量精度	X，Y :(3+L/200)μm，Z:(5+L/200)μm
重复精度	3μm
电机	松下伺服电机
测量软件	YR-CNC
CCD	工业级高清晰彩色摄像机
镜头	0.7～4.5X高清晰卡位变倍镜头
放大倍率	34～220X
工作距离	92mm
表面光源	6环8区程控光源，各分区独立操控,亮度可调
轮廓底光	平行光路设计，无极连续可调LED冷光源
导轨	台湾制高精密线性导轨
操作方式	程序控制+摇杆
电源	220V（AC） 50HZ

-----------以上信息仅供参考不作为下单依据------------
