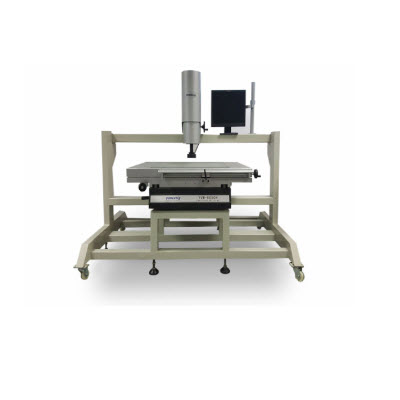

龙门架式影像仪 YVM-H

参考信息

-----------以下"龙门架式影像仪 YVM-H"相关信息来自网络,仅供参考不作购买下单依据------------

仪器特点

◆龙门架式大行程影像测量仪，空间宽阔，适合大尺寸产品测量。

◆采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。

◆采用高精密V型导轨，保证仪器极高的机械精度和稳定性。

◆采用高牌号铸铁工作台，经过严格人工时效，保证导轨安装稳定性和韧性。

◆程控式3环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。

◆1/3〃高分辨率彩色CCD 600TV线，确保高品质测量画面。

◆可实现Z轴非接触式影像精确测高和平面度测量，可加装接触式侧头。

◆高精度玻璃光栅尺，分辨率为1μm，读数稳定可靠，精度高。

应用领域

主要应用于PCB板、大型LCD、大型塑胶外壳、大型模具、大型丝网印刷网板、大型TPTTO丝路和太阳能面板等行业的检测和设计开发。

技术参数

仪器型号	YVM-6050H	YVM-8060H
测量行程（mm）	600x500x200	800x600x200
外形尺寸（mm）	1800x1250x1500	1900x1350x1500
仪器重量（kg）	700	900
玻璃承重（kg）	30
测量精度	X,Y:（3+L/200）μm    Z:（5+L/200）μm
重复精度	3μm
光栅尺分辨率	0.001mm
CCD	1/3"高分辨率彩色摄像机
镜头	0.7～4.5X高清晰手动卡位变倍镜头
放大倍率	34～220X
工作距离	92mm
测量软件	YR-YCSPC
表面光	3环8区表面环形LED冷光源，亮度可调
轮廓光	平行光路设计，无极连续可调LED冷光源
导轨	高精密V型导轨
电源	220V（AC）  50Hz

-----------以上信息仅供参考不作为下单依据------------
