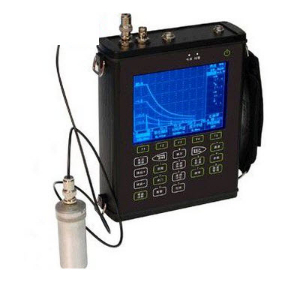

泰亚赛福ED350型数字式超声波探伤仪简介：

       泰亚赛福ED350型数字式超声波探伤仪是小型化的便携式超声波探伤仪器，特别适用于材料缺陷的评估和定位、壁厚测量等，适合各种大型工件和高分辨率测量的要求。

      超声波探伤仪是一种需求的精密检测仪器，在运用时有必要做好各个方面的作业。在操作钱对超声波探伤仪需要精密的对一些参数进行校正。由于超声波探伤仪可以应用在钢结构、铁路交通、金属加工业、机械制造等的工件内部的好坏勘探，若是勘探的成果差错过大，那么有可能对操作人员的人身财产等安全带来严峻的损伤。因而为了保证超声波探伤仪所丈量的精确度，在运用前对超声波探伤仪的调理是非常重要的。接下来我们，具体介绍一下在使用ED350超声波探伤仪中需要注意的问题，以及如何去解决。



泰亚赛福ED350型数字式超声波探伤仪测前提条件：

     泰亚赛福ED350型数字式超声波探伤仪的检测结果会受诸多因素的影响，为了安全、可靠、准确地进行超声波检测，需要满足以下所述的主要条件。

首先，在使用泰亚赛福ED350型数字式超声波探伤仪进行超声波检测的工程人员需要经过适当的培训，掌握超声波检测的理论知识和相应的材料方面的知识，以及实际的检测技能和技巧。缺乏这些知识可能造成错误的结果，甚至导致无可预料的后果。

     超声波检测需要遵守一定的检测技术要求，如：检测范围的确定，选择合适的检测方法，对被测材料特性的考虑，记录和评估界限的确定，检测规程的了解等。

检测覆盖

超声波检测的完整性、正确性取决于超声波对被测物体的有效覆盖。有时候被测物体内部的一些缺陷可以完全反射声束，以至于不能检测到其更深处的缺陷。因此，需要确保检测完全覆盖到待测区域。



被测材料的影响

     如果被测物体的材料不均匀，有可能在被测物体的不同区域造成不同的声速。在进行仪器校准的时候应该考虑声速的平均值，这可以通过借助声速相当于被测物体平均声速的参考试块来实现。如果发现经过校准后的声速和实际中有明显的变化，应该把校准结果重新调整到接近于实际值。

　　一般来说，钢材、包括合金成分不同的材料，大多声速比较均匀。对于有色金属和塑料，声速变化较大，可能会影响测量精确度。



温度变化的影响

　　在使用泰亚赛福ED350型数字式超声波探伤仪检测时，被测物体的声速会随着材料温度的变化而发生变化。如果仪器校准的时候使用的参考试块和检测中被测物体温差比较大，则可能产生较大的测量误差。如果校准用的参考试块和实际工件温度不同，可能需要修正声速。



缺陷评估

　　在使用泰亚赛福ED350型数字式超声波探伤仪检测时，检测中对缺陷的评估可以有两种模式：针对声束波长小于缺陷大小的，可以用声速扫描缺陷的边界，并由此确定缺陷的面积;针对声束大于缺陷大小的，可以通过对比法，对比人工缺陷的*大回波与实测缺陷的*大回波来确定缺陷大小。



扫描方法

　　在使用泰亚赛福ED350型数字式超声波探伤仪检测时，如果检测中扫描到缺陷的边界时，声束越窄，测得的缺陷面积就越接近实际缺陷面积。在声束比较宽的时候，测得的缺陷面积可能偏离实际缺陷面积比较大。因此针对不同的检测对象在选择探头的时候必须注意。



回波比较和评估

　　自然缺陷的回波通常会小于人工对比缺陷，这种误差主要是由于自然缺陷的表面粗糙度，或声束的入射角度不垂直造成的;所以在评估自然缺陷时，必须考虑到这些因素。

　　1.自主知识产权产品，领先的嵌入式数字系统技术，仪器电气性能指标均按欧标(EN 12668.1 - 2000)设计制造，高品质、高性能的数字式超声波探伤仪。

　　2、具有高亮度、高清晰度的真彩大屏幕TFT显示器，显著增强的人机界面效果。

　　3、先进安全的锂聚合电池以及电源管理技术，自动告警和保护。可设置自动待机屏保，使设备更节能、更长效，保证探伤工作持续、高效。

　　4、集合智能化、强大处理功能为一体的应用软件，直读式用户界面和操作方式，或数码旋钮一键式操作模式。快捷的所见既所得的直观效果，充分体现数字仪器功能和魅力。

　　5、大容量的探伤参数预置通道，方便用户针对不同检测对象的操作。强大的数据存储及静态分析能力，加上实时探伤日期、时间的同步时钟跟踪记录功能，使探伤更轻松。

　　6、可变宽度的方波脉冲发生器，以及可变电压发射器，因而具有可变的发射功率。多级阻尼设置，使得探头与仪器的匹配*佳。

　　7、具有良好的放大器特性和频带特性。放大器精度0.1dB，宽频和窄频工作模式，实测探头频率，供使用者检测不同材料时候提供更好的检测效果。

　　8、具有远至6米的检测范围和强大的信号分辨能力，而且具有*小0.1mm的连续可调量程。选择合适的量程和相应的探头可获得很好的近场分辨力。

　　9、具有优异的高速硬件实时处理和优化设计的脉冲重复频率的控制功能，以满足针对不同晶粒和检测距离时候达到*佳的效果，回波显示动态效果优异，无滞后现象。

　　10、智能化的自动校准模式，及灵活的调校设置功能，使用户能更快捷、准确、灵活地校准探头和仪器，极大简化了用户操作的复杂度和流程。

　　11、具有距离-波幅(DAC)曲线功能，程控声光报警控制。

　　12、具有高速USB接口，可以方便地和计算机通信，支持电脑管理处理功能及在线编程。

　　13、泰亚赛福ED350型数字式超声波探伤仪采用德国工艺的轻质合金手持式外壳，美观经典，满足IP65防护等级。外形轻巧超薄，便于携带操持，尤其能适应于恶劣的工业环境，且抗环境干扰(电磁辐射)能力强，适宜高空作业操作。



技术参数：

泰亚赛福ED350型数字式超声波探伤仪的具体参数：

等效噪声 ≤ 80x10-9/√Hz

衰减器精度 ≤ ±1dB/20dB

动态范围 ≥ 35dB

垂直线性误差 ≤ 3%

水平线性误差 ≤ 0.1%

分 辨 力 ≥ 45dB (5MHzΦ14)

灵敏度余量 ≥ 66dB (200mmΦ2平底孔/ 2.5MHzΦ20)

温度范围 (-10 ～ 55)℃

发射

脉冲类型: 尖

脉冲电压: 300V/600V

阻尼: 100//500Ω

检测模式: 单晶/双晶/穿透

范围

检测范围: 零界面入射-6000mm(钢纵波)/△0.1|1|10mm|直接输入

声速范围: 250-16000m/s

探头延迟(零偏): 0-400.00us

显示延迟: 0-1000mm/△0.1|1|10mm|直接输入

闸门&报警

闸门类型: 缺陷

闸门调节: 起点|宽度|高度连续调节

闸门读数模式: 满屏百分比/相对闸门当量/相对曲线当量

报警类型: 声音和LED

探伤曲线&应用

波峰记忆: 实时回波峰值检索，并比较显示

冻结类型: 全冻结

声程跨距: 实时声程跨距色差标示

缺陷定位: 实时显示水平值、深度值、声程值

缺陷定量: 根据曲线实时显示SL定量值

缺陷定性: 实时峰值包络显示，辅助缺陷定性

DAC曲线: 距离-波幅曲线/*多10参考点

曲线扩展: 根据已制作的曲线线性扩展

曲线修正: 根据已制作的曲线修正其形状

探伤标准: 定制扩展探伤曲线

数字抑制(线性): 0-90%满屏，保持线性

接口

联机通信: 高速USB/LEMO

探头接插座: BNC(Q9)

电源

电池: 安保锂电

续航时间: 大于10小时

电源/充电器: 输出8.4V直流/输入220V 20交流

运行供电方式: 电池或外接电源

外形、工艺

机壳/防护等级: 合金/ IP65

电磁兼容性: 符合EMC/EMI设计

尺寸/重量: 210 x 168 x 48(mm)/1.7Kg(含电池)

键盘: 薄膜按键
