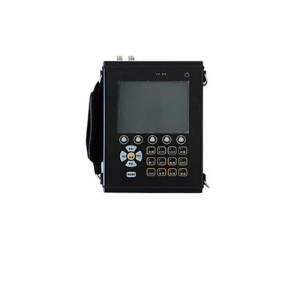

数字式超声波探伤仪 CFUT-IV

参考信息

-----------以下"数字式超声波探伤仪 CFUT-IV"相关信息来自网络,仅供参考不作购买下单依据------------

CFUT-IV型数字式超声波探伤仪是小型化的便携式超声波探伤仪器，特别适用于材料缺陷的评估和定位、壁厚测量等，适合各种大型工件和高分辨率测量的要求。



技术特征

·自主知识产权产品，领先的嵌入式数字系统技术，仪器电气性能指标均按欧标（EN 12668.1 - 2000）设计制造，高品质、高性能的数字式超声波探伤仪。

·具有高亮度、高清晰度的真彩大屏幕TFT显示器，显著增强的人机界面效果。

·先进安全的锂聚合电池以及电源管理技术，自动告警和保护。可设置自动待机屏保，使设备更节能、更长效，保证探伤工作持续、高效。

·集合智能化、强大处理功能为一体的应用软件，直读式用户界面和操作方式，或数码旋钮一键式操作模式。快捷的所见既所得的直观效果，充分体现数字仪器功能和魅力。

·大容量的探伤参数预置通道，方便用户针对不同检测对象的操作。强大的数据存储及静态分析能力，加上实时探伤日期、时间的同步时钟跟踪记录功能，使探伤更轻松。

·可变宽度的方波脉冲发生器，以及可变电压发射器，因而具有可变的发射功率。多级阻尼设置，使得探头与仪器的匹配*佳。

·具有良好的放大器特性和频带特性。放大器精度0.1dB，宽频和窄频工作模式，实测探头频率，供使用者检测不同材料时候提供更好的检测效果。

·具有远至6米的检测范围和强大的信号分辨能力，而且具有*小0.1mm的连续可调量程。选择合适的量程和相应的探头可获得很好的近场分辨力。

·具有优异的高速硬件实时处理和优化设计的脉冲重复频率的控制功能，以满足针对不同晶粒和检测距离时候达到*佳的效果，回波显示动态效果优异，无滞后现象。

·智能化的自动校准模式，及灵活的调校设置功能，使用户能更快捷、准确、灵活地校准探头和仪器，极大简化了用户操作的复杂度和流程。

·具有距离-波幅（DAC）曲线功能，程控声光报警控制。

·具有高速USB接口，可以方便地和计算机通信，支持电脑管理处理功能及在线编程。

·采用德国工艺的轻质合金手持式外壳，美观经典，满足IP65防护等级。外形轻巧超薄，便于携带操持，尤其能适应于恶劣的工业环境，且抗环境干扰（电磁辐射）能力强，适宜高空作业操作。



技术指标

发射/接收
发射电压	尖/600V
采样频率	100MHz（*高）
脉冲重复频率	60Hz
阻抗匹配	50Ω/500Ω
工作模式	自发自收/单发单收/穿透
分辨力	≥36dB（5N14）
平均电噪声	≤80×10-9/√Hz
放大/检波
灵敏度余量	≥60dB（200mm深，Φ2平底孔）
增益	0～110dB；步进0dB/0.1dB/1dB/2dB/6dB可选
放大器精度	±1dB/12dB
垂直线性误差	≤3%
自动增益	10%～90%
动态范围	≥35dB
时基
检测范围	10～6000mm；0.1、1以及10mm步进自动设置
水平线性误差	≤0.1%
声速	1000～16000m/s，步进为1m/s
零位偏移（探头延迟）	0～500.0us
显示平移	0～1000.0mm；0.1、1mm步进自动设置
信号处理
信号抑制	0～90%；线性
检测闸门（1个）	起点/宽度/高度连续可调
	闸门内信号正/负触发报警
	输出（声光报警）控制
	闸门内信号测量点选择
测量模式	声程-水平距离-深度实时计算显示
	TOF（飞行时间）测量实时计算显示
	声程折射关系动态显示
	静态读数测量计算
	可选参考定量、定位
曲线
DAC曲线	距离-波幅曲线（DAC），2～10个参考点
	4条附加可修正dB曲线
探伤功能
参数通道	20组
存储管理	500幅回波信号
显示冻结	全冻结/参考冻结
包络曲线	峰值包络记录显示
实时时钟	日期/时间跟踪，标准时钟计时
外设接口	高速USB接口，支持计算机通讯、管理
显示
显示器	高亮、真彩TFT显示器、5.7英寸
显示频率	NTSC制式（60Hz）
结构/环境
电池	锂聚合电池，工作时间≥10小时
主机尺寸/重量	210mmx165mmx50mm；1.8kg（含电池）
环境温度	-5℃～60℃
相对湿度	20～90% RH
