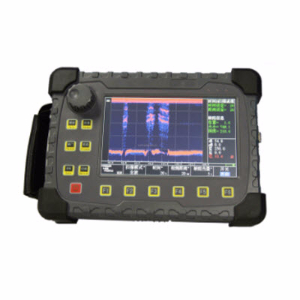

带B扫描超声波探伤仪 HG-6350系列

参考信息

-----------以下"带B扫描超声波探伤仪 HG-6350系列"相关信息来自网络,仅供参考不作购买下单依据------------

HG-6350系列带B扫描超声波探伤仪探伤功能

●回波包络：实时检索并记录缺陷*高波；

●Φ值计算：直探头锻件探伤找准缺陷*高波自动换算；

●缺陷定位：实时显示水平值L、深度值H、声程值S；

●缺陷定量：实时显示SL、EL、GL、RL定量值；

●实时显示孔状缺陷Φ值；

●缺陷定性：自动显示缺陷大小，位置；



数据存储

●50个独立探伤通道，可自由输入任意行业探伤标准，方便存储、调用；

●3000幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输；

屏幕保护

待机时可关闭屏幕或显示字幕，省电并延长使用寿命；



国产HG-6350系列带B扫描超声波探伤仪技术参数：

工作频率：0.5～20MHz，分宽、窄带两档；

增益范围：0.0～110.0dB。步进值：0.1、1.0、2.0、6.0dB；

声速范围：300～99999m/s。连续可调；

检测范围： 0～10000mm(钢纵波)。连续可调，*小步进值0.1mm；

检波方式：正半波、负半波、全波、射频；

脉冲移位：-45～8850mm；

探头零值：0～99.9us；

脉冲重复频率：25～1000Hz，自动、手动两种调节方式；

发射电压：25V～250V，步进值为25V；

工作方式：单、双、穿透；

发射阻尼：400、100Ω；

垂直线性误差：≤2.5% ；

水平线性误差：≤0.1% ；

灵敏度余量：＞63dB(200Φ2平底孔)；

分辨率：＞42dB(使用5P14探头)；

动态范围：≥38dB；

抑制：(0-99)% ，不影响线性与增益；

电源：两种供电方式：大容量锂电池，无记忆效应、连续工作6小时以上；



型号选择

HG超声波探伤仪型号选择	HG-6350	HG-6351	HG-6352	HG-6353	HG-6355
成像功能	有	有	有	有	有
脉冲幅度	可调	可调	可调	可调	可调
脉冲宽度	可调	可调	可调	可调	可调
检测范围	0--8000	0--10000	0--10000	0--10000	0--10000
频带范围	0.5-20MHz	0.5-20	0.4-20	0.2-20	0.2-20
显示屏	LED液晶	LED液晶（工业）	LED液晶 （工业）	LED液晶（军工）	LED液晶（军工）
DAC曲线	√	√	√	√	√
AVG曲线	√	√	√	√	√
标准	可适应任何标准	可适应任何标准	可适应任何标准	可适应任何标准	可适应任何标准
闸门报警	√	√	√	√	√
波形冻结	√	√	√	√	√
通道	50	100	150	200	300
波形	3000	3500	3800	5000	10000
录像	可全程录像	可全程录像	可全程录像	可全程录像	可全程录像
自动校准	√	√	√	√	√
噪声抑制	√	√	√	√	√
波峰记忆	√	√	√	√	√
回波包络	√	√	√	√	√
B扫描	√	√	√	√	√
自动增益	√	√	√	√	√
回波编码	╳	╳	√	√	√
计算孔径	√	√	√	√	√
裂纹测深	╳	╳	√	√	√
曲面修正	√	√	√	√	√
分析软件	√	√	√	√	√
电池模块	1	1	1	2	2



主要特点：

1、B扫描成像，可连接扫查架使成像更精确；

2、全程连续动态实时记录检测回波数据及控制参数，存储空间为8G；

3、超高亮阳光彩色7寸液晶显示器；



主要技术自动化功能

●自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；

●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；

●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；

●自动录制探伤过程并可以进行动态回放，录制时间无限制；

●自动Φ值计算：直探头锻件探伤，找准缺陷*高波自动换算孔径Φ值；

●自动DAC、AVG曲线自动生成取样点不受限制，并可进行修正与补偿，满足任意探伤标准；

●自动分析并显示回放参数，自动生成探伤报告；
