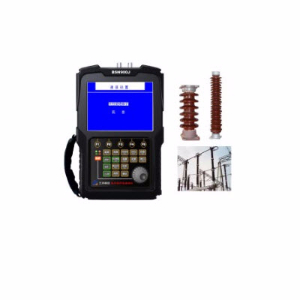

数字超声波探伤仪 BSN900J

参考信息

-----------以下"数字超声波探伤仪 BSN900J"相关信息来自网络,仅供参考不作购买下单依据------------

功能特点

1.根据支柱瓷绝缘子自身的特点和探伤要求, 增设专门的探伤软件, 增强发射强度, 提高了探伤的准确率，更适合支柱瓷绝缘子探伤。。

2.针对各种类型支柱瓷绝缘子和支柱资绝缘子断裂95%以上在法兰口内 3cm 到第一瓷沿之间 , 设计了支柱瓷绝缘子探伤的高精度专用探头，该探头耐磨损，精度高，防电场干扰；

3. 其频率范围可达 20MHZ，*大检测深度为 14 米。具有经济、耐用、精度高、抗干扰等特点；

4.特别适用于变电站电磁干扰的环境下测量；

5.锂电池使用时间长达 8 小时以上，并可配备双电双充，完全满足现场长时间测试的需求，是支柱瓷绝缘子探伤*理想、经济的超声波探伤仪；

6.能有效的检测出支柱瓷绝缘子法兰口内肉眼看不到的裂纹、夹层、夹渣、气孔等，并能对裂纹测长、测深等；

7.使用DAC曲线对瓷柱探伤时的回波评价，可迅速对绝缘子的优劣做出判定；

8.配备焊缝专用探伤软件和铸铁专用探伤软件。

应用行业

广泛应用于电力行业的瓷瓶、瓷柱、瓷套、绝缘子、电厂压力容器、管道、主设备箱体、母排、发电机轴承、线夹等电力设备的的制造、生产、质控环节上，受到了客户的一致好评，实现了良好的经济效益和社会效益。

探伤功能

●DAC：曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意标准；随增益改变自由浮动

●AVG（DGS）：铸锻件探伤工具，自动计算缺陷φ值

●半跨距：清晰分辨回波次数

●曲线包络和波峰记忆：实时检索并记录缺陷*高波

●曲面修正：曲面工件探伤，修正曲率换算

●自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径φ值）；

●自由切换三种标尺（深度d、水平p、距离s）

●自动增益：自动将波形调至屏高的80%

●彩色B扫描：实时扫查，清晰显示纵截面图

内置多种探伤标准

●内置20套支柱瓷绝缘子专用探伤工艺

●也可根据用户需求置入标准

缺陷定位、定量、定性分析

●缺陷定位：实时显示深度D、水平值P、声程值S

●缺陷定量：实时显示SL、EL、GL、RL定量值

                 实时显示孔状缺陷Φ值

●缺陷定性：通过波形，人工经验判断

超声收发与能量放大

●发射能量：低、中、高

●输出阻尼：50、75、150、500

●频带范围：0.2～20MHz

  包括0.2-1 MHz，0.5-5 MHz ，2-20 MHz三个频带

●检波方式：正半波、负半波、全波、射频

●收发模式：单晶、双晶、穿透

●硬采样频率为150MHZ，倍频*大为4，*大运行速度 600MHZ，波形高度保真

●重复发射频率：20-1000HZ

●闸门信号：单闸门、双闸门，峰值或边缘读数

●增益调节：手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB、24dB步进）或自动调节。

声光报警

●闸门报警：进波报警、失波报警

●DAC报警：自由设置SL、EL、GL、RL报警

●报警形式：声音报警、发光二极管（光）报警

数据存储

●内存500个探伤通道，可扩展至1500个，存储校准参数及探伤标准，需要时可自由调出，无需携带试块

●内存500幅A-Scan波形，可扩展至30000幅，实现存储、调出、打印、与计算机通讯传输。

显示屏

●高清晰TFT彩色液晶显示屏

●LED背光、高亮度、强光下清晰显示

●5.7英寸（122.0×92.0）大屏幕，无视角

●刷新频率高于100HZ，无拖影，高速探伤不漏检

A-Scan显示区域

●全屏或局部

●A-Scan显示冻结和解冻A-Scan填充

分析软件

 ●专用探伤软件：1mm深标准DAC曲线

控制接口

●控制方式：英文输入，键盘输入，单手控制，操作方式类似于手机。

●探头接口：BNC（(标配）或Lemo（选配）

●有线传输：高速USB-RS232接口与计算机通讯

●迷你SD卡：通过SD卡实现探伤仪主机、SD卡、计算机数据交互存储

电源

●大容量5200mAh锂电池，无记忆效应、连续工作7-10小时，或交流220V供电

●双电双充（边充电边工作，或座充充电），满足现场长时间探伤需求

其它

●时钟记录：实时记录探伤日期、时间，并存储

●文件名称：英文、数字及特殊符号组成

●功能升级：支持远程诊断或主机程序在线升级

●双孔法校准：让超声波探伤仪校准更方便

可选配

●可记录：实时动态录制波形，以动画方式存储，并可以在探伤仪主机和PC进行多倍速回放

●VGA功能：可以直接连接显示器或投影仪，更适用于“远程探伤”及“探伤教学培训”

●无线传输：可通过无线WIFI连接Internet，将探伤数据传输至计算机

●裂纹测高：满足特殊情况下裂纹高度检测的要求

●全息存储：调出存储的波形，移动闸门可进一步分析缺陷

●虚拟键盘：实现了探伤仪主机的PC 的双向控制，更适合探伤培训及远程探伤监控

技术参数

扫描范围：  0～14000mm（钢纵波）

工作频率：  0.2MHz～20MHz

垂直线性误差：  ≤2.5%

水平线性误差：  ≤0.1%

灵敏度余量：  ＞65dB（深200mmΦ2平底孔）

分  辨 力：  ＞42dB（5N14）

动态范围：  ≥36dB

噪声电平：  ＜8%

硬采样频率：  150MHz

重复发射频率：  20~1000HZ

声速范围：  100～20000（m/s）

工作方式：  单晶探伤、双晶探伤、穿透探伤

数字抑制：（0～80）%，不影响线性与增益

工作时间：  连续工作7小时以上（锂电池）

环境温度：（-20～70）℃（参考值）

相对湿度： （20～95）% RH

外型尺寸：  230×150×45（mm）

主机重量：  1.0Kg（含锂电池）

标准配置

 1. 主机                    1台

2. 专用探头             20只

3. 探头线                  2根

4. 电源适配器(线充)    1个

5. 座充充电器            1只

6. 锂电池                  2组

7. 通讯软件               1套

8. 说明书                  1本

9.合格证、保修卡、装箱卡 1份
