超声波探伤仪具有的性能特点如下:

一、产品概述

MUT650C是一款便携式、全数字超声波探伤仪,能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

二、应用说明

超声无损检测技术是根据材料缺陷所显示的声学性质对超声波传播的影响来探测其缺陷的方法。利用该技术可以测量各种金属、非金属、复合材料等介质内的裂缝、气孔、夹杂等缺陷信息。由于超声波检测具有穿透力强,检测灵敏度高等优点,因而在航空航天、冶金造船、石油化工、铁路等领域起着广泛的作用。一般采用超声无损检测技术的超声探伤仪有模拟式和数字式之分,随着计算机技术、微电子技术及数字信号处理技术的发展,传统的模拟式超声探伤仪正逐渐被功能先进的数字式超声探伤仪所取代。

 MUT650C数字式超声波探伤仪广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上,受到了一致的好评,实现了良好的经济效益和社会效益。

三、工作原理及仪器构成

目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的,所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离,纵坐标是超声波反射波的幅值。譬如,在一个钢工件中存在一个缺陷,由于这个缺陷的存在,造成了缺陷和钢材料之间形成了一个不同介质之间的交界面,交界面之间的声阻抗不同,当发射的超声波遇到这个界面之后,就会发生反射(见图1 ),反射回来的能量又被探头接受到,在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形,横坐标的这个位置就是缺陷在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同,反映了缺陷的性质。

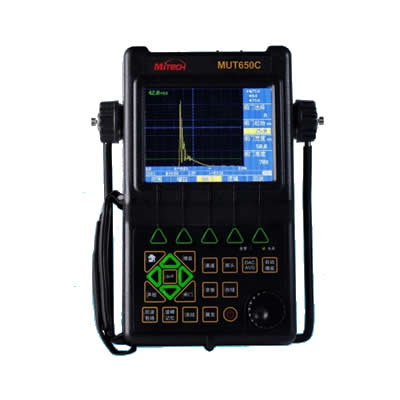

1手带  2旋转支架  3 LOGO标签  4液晶屏  5功能组选择键  6报警指示灯 7电源指示灯 8键盘 9数码旋轮   10铭牌  11电池仓盖  12电源插座  13 USB通讯插座 14 探头插座(发射)15探头插座(接收)

四、技术参数

检测范围:(0~9999)mm(钢中、纵波),可连续调节

工作频率:(0.2~20)MHz

声速范围:(300~15000)m/s

动态范围:≥36dB

垂直线性误差:≤2.5%

水平线性误差:≤0.1%

分 辨 力:>40dB(5P14)

灵敏度余量:>65dB(深200mmФ2平底孔)

数字抑制:(0~80)%,不影响线性与增益

电噪声电平:≤8%

探头类型:直探头、斜探头、双晶探头、穿透探头

闸    门:进波门、失波门;单闸门、双闸门读数;峰值触发、边沿触发。

报    警:蜂鸣报警,LED灯报警

电    源:直流(DC)9V;锂电池,可连续工作8小时以上

外型尺寸:280mm×220mm×70mm

环境温度:(-10~50)℃

相对湿度:(20~95)%RH

注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

五、产品优势

MUT650C外壳精美,坚固耐用,专为严苛的现场环境而设计,独有的密封设计使它能够抵御从海洋到沙漠各种恶劣环境中的潮湿、风沙、灰尘、油污及其它污染。独特防泼溅设计,防水防油,可在雨天工作。独特的旋转支架使用方便。

MUT650C显示平移操作可使回波位置大幅度左右移动,而不改变回波之间的相对位置和幅度,可将不需要观察的回波调到屏幕外,以充分利用屏幕的有效观察范围。

MUT650C超声波探伤仪由基本增益、扫查增益和表面补偿增益三部分组成,扫查增益可以更快、更方便的寻找缺陷;表面补偿增益可以对粗糙工件表面探伤时的探伤灵敏度进行的补偿。

低功耗设计,电池可工作8到15小时,满足一天工作量,高性能安保电池模块便于拆装,也可边工作边充电。且电池可以单独充电,对机器本身损伤更小,延长机器寿命。

扫描功能强大,可从左向右进行扫描,也可从右向左进行扫描。避免出现漏检情况。

对于焊缝的检测,仪器可以更直观的显示焊缝,使超声波探伤更加直观。

MUT650C内部设置了行业的标准,这样对于初学者使用会更加方便学习、了解。

MUT650C在进行探伤时可以将屏幕网格线去除,避免与伤波从叠,方便观察图形。

MUT650C全中文显示,菜单式操作,并设计有快捷按键和数码飞梭旋轮,而且还可通过调整旋转支架的旋转角度来获得适当的视角,以更加方便、舒适地操控仪器。

MUT650C采用TFT全数字真彩色液晶显示器,屏幕亮度清晰,可根据环境选择背景色、波形颜色和菜单项颜色,液晶亮度可自由设定,以便可以适应不同操作环境。

MUT650C可实现海量存储,便于储存更多的数据;

MUT650C曲面修正功能,更方便进行曲面探伤;

MUT650C抗噪音能力强,国家标准≤10%,我们的仪器≤10%;

MUT650C水平线性误差和垂直线性误差小;

MUT650C灵敏度余量高,国家标准≥46dB,我们的仪器≥60dB。

六、650C同其他厂家的对比优势

外观设计:较高性能的使用650C超声波探伤仪进行探伤作业时,可通过调整旋转支架的旋转角度来获得适当的视角,以更加方便、舒适地操控仪器,而大部分厂家都没有旋转支架。

显示方面:全中文显示,屏幕分辨率高,显示清晰,亮度可调,现场探伤更直观,而大部分厂家背景灯光较暗,在现场操作时极不方便操作。

操作方面:飞梭旋钮,功能按键和十字菜单操作相结合,调节设置参数更方便,减少操作误差,替代其他公司探伤仪单一繁琐操作按键。

功耗方面:低功耗设计,电池可工作8到15个小时,可满足一天的工作量,其他公司探伤仪电池工作时间一般在4-6小时。充电方面,美泰电池便于拆置,可独立充电,也可以边充电边使用。

工作状态:仪器在工作状态中稳定性高,灵敏度、线性、均是同行业*高。

性能方面:对与Φ值的计算,不做AVG曲线,用底波增益法则Φ值,实现数模两用,便于操作。曲面修正方面,方便曲面探伤,不显示缺陷周向位置。内置行业标准,使初学者更方便。网格线可去除,避免与伤波重叠,方便观察图形。回波编码可以更好的区分一次波,二次波,方便探伤。焊缝图示显示,使探伤更直观。B扫描强大的功能避免漏检。存储大,可实现海量存储,便于储存更多的数据。灵敏度方面在同行业中*高。
