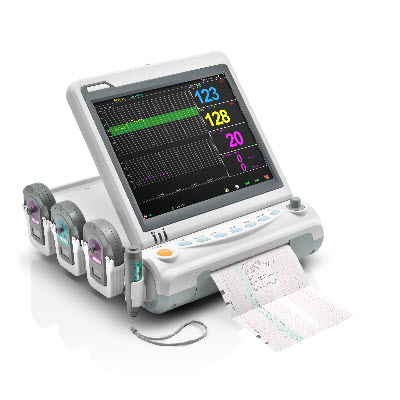

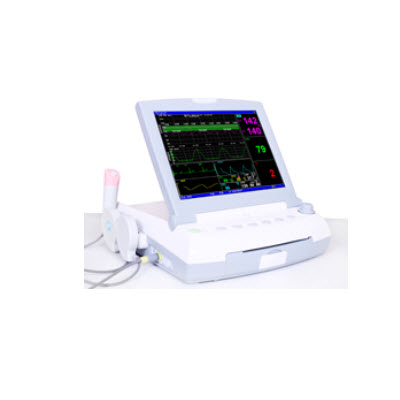

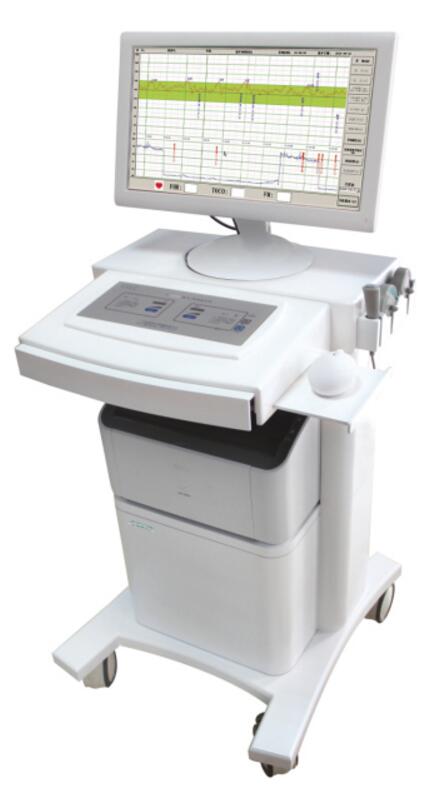

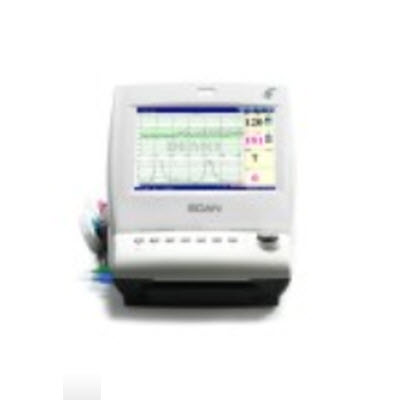

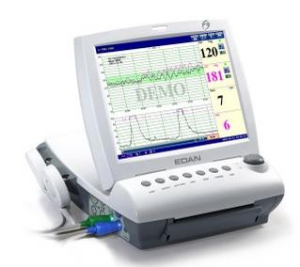

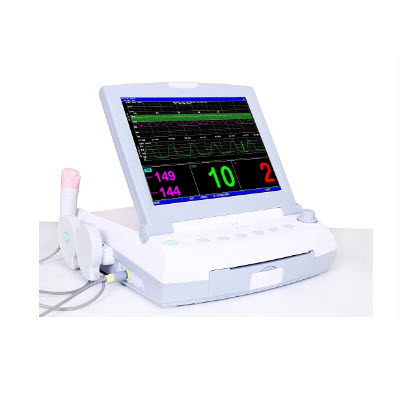

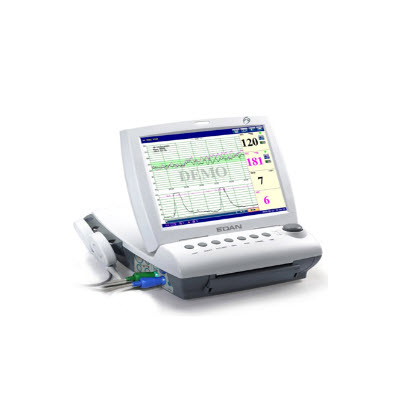

超声胎儿/母亲监护仪特点结构检测模块
编辑：唐美凤 来源： 日期：2023/3/10 15:50:42
特点
多参数同步监护，超声胎儿/母亲监护仪特点结构检测模块不仅提供了各生理参数值和图谱，还给出了胎儿与母亲参数之间的相互关系。其中，居于监护曲线面积特征的分析诊断方法独具特色，具有临床实用意义。
监护仪也可单独作为胎儿监护仪或成人多参数监护仪使用，只需通过屏幕菜单进行功能选择。监护仪即可独立单机使用，也可通过总线与产科中央监护站联网使用。

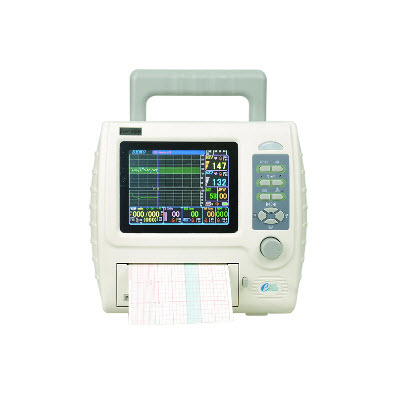

便携式结构，体积小，重量轻，便于移动。
结构
多采用模块化结构，其中信号处理系统为多CPU结构。超声胎儿/母亲监护仪特点结构检测模块系统以工业PC机（改造后的计算机）为工作平台，各主要信息通道/模块中采用单片机进行单独控制和处理。胎儿和母亲的信息通过A/D（模拟信号转换成数字信号）转换后由各自的单片机用串口线（大多是RS-232串口线）传送到工业PC机。监护仪根据需要可选择不同尺寸的彩色显示器，选配内置记录仪或外接标准打印机。大多数以RS-485总线接口用于监护仪与产科中央监护站的通讯。
检测模块
1. 胎心检测模块
该模块是监护仪进行胎心率(FHR)监护的关键，由传感器、多普勒信号发射与接收电路、数字信号控制与处理单元等组成。该模块中采用了两个单片机。由一个单片机产生超声激励信号和控制信号；回波信号经过A/D转换器转换后，由另一个单片机完成信号处理，得到瞬时胎心率值，并通过RS-232接口上传给工业PC机。
通过设计单片机软件可灵活地控制PW（脉冲多普勒）脉冲，使得电路结构大大简化；多普勒超声发射和接收电路直接封装在胎心探头中，使监护电路结构紧凑、抗干扰性能增强、超声胎儿/母亲监护仪特点结构检测模块信噪比提高，为后面的软件检测FHR提供了良好的信号保证。
2. 母亲多参数检测模块
包括心电、无创血压、脉冲血氧饱和度，呼吸和体温通道。模块化设计允许用户根据需要选择全部或其中部分模块的组合。
心电模块大多采用三路电极检测标准，I、Ⅱ、Ⅲ导联心电信号经过多路开关电路切换，取其中一路到心电放大器。心电放大器采用光电隔离设计，输人部分浮地。放大了的心电信号由A/D数字化后送单片机分析处理。单片机将心电数据以及心电模块的状态信息打包，以RS-232通讯协议送给工业PC机。
无创血压监护模块采用测振法测量血压和脉率。以单片机通过D/A（数字信号转换成模拟信号）转换器精确控制充气、放气过程。设计了过压保护电路确保安全性，更换袖带即可满足新生儿、超声胎儿/母亲监护仪特点结构检测模块儿童和成人的不同检测对象的需要。
血氧饱和度模块无创地测量动脉血液的血氧饱和度、脉率、脉搏强度等参数。与心电模块相似，血压和血氧模块输出参数均以串行通讯方式传给工业PC机。
