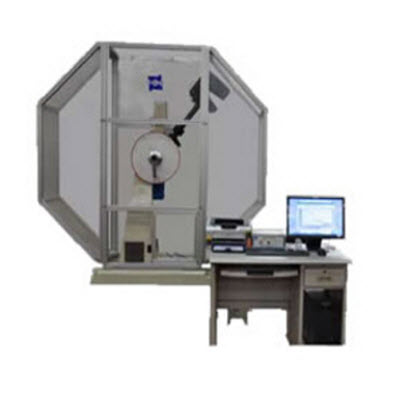

JB-W750L仪器化冲击试验机

一、产品简介

    传统夏比冲击试验仅能测量使试件产生破裂所需的能量，但它们不能提供破坏机理或使成品发生破坏的原因。仪器化冲击试验提供高速应力—应变数据生成的曲线，通过它们可以区分韧性、脆性破坏，还可以区分造成裂纹起始的能量和传递的能量，还能给出许多表达试件韧性细微区别的图形。现在越来越多的产品涉及到可靠性试验促使冲击试验向仪器化冲击方向发展。

    试验机广泛应用于机械冶金，航空航天，大专院校、科研院所、核电等各领域用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。

二、适用标准

    ISO14556:2000《Steel-Charpy V-notch pendulum impact test-Instrumented testmethod》；GB/T19748-2005《钢材夏比V型缺口摆锤冲击试验仪器化试验方法》；

    GB/T3808-2002《摆锤式冲击试验机的检验》；

    GB/T229-2007《金属夏比缺口冲击试验方法》；

    GB/T18658《摆锤式冲击试验机用夏比V型缺口标准试样》；

ASTME23

三、功能特点

    1.整机刚性十足：整机采用有限元分析，立柱与底座、砧座一体化铸造，摆杆采用全焊接结构，整机刚性大大提高；双立柱简支梁结构的摆轴设计，轴承径向载荷分布合理，大大减小轴承摩擦带来的能量损失。

    2.动力传动平稳：本机动力源采用蜗轮蜗杆减速机，采用了离合器生产厂家专为我公司定制的新型双环电磁离合器，传递扭矩可达1000Nm，确保了摆锤的平稳升降。

    3.750J 和500J配重轻松转换：本机的冲击能量在750J 和500J之间的转换是通过加减配重块的方式实现的，摆锤更换后，无需对试验机做任何调整。节省了更换摆锤的时间，减轻了试验人员的劳动强度。

    4.手控盒制作精良：本机的手控盒采用铝合金型材制造，背面装有磁铁，用后可随意吸附在机器或电气箱的任何部位，便于操作人员取用。

    5.全封闭防护安全可靠：本机采用铝合金全封闭安全网，安全网的两侧门可向后方转开，网内空间有500mm，供操作人员调整和取出冲击的试样。

    6.通过冲击力传感器、高速数据采集卡和高速数据处理器采集瞬间的力---时间曲线，通过运算可以得到能量—时间、能量—位移、力—位移曲线，并且通过对曲线上特征的分析可以给出四个特征值点(屈服点、*大值点、失稳起始点、失稳终止点)的测试数据。

    7.测试数据包括：冲击速度，冲击时间，冲击能量，吸收能量，位移，信号上升时间，裂纹形成能量，裂纹扩展能量，屈服力、*大力、不稳定裂纹扩展起始力、不稳定扩展终止力四个关键点以及对应的时间、位移、能量等24个数据；

    8.空打标定；周期检测；无效试验判别；

    9.报告自动生成；简单数据库；扬角测试；能量损耗测试； 数据、曲线的保存和再现、打印，波形光标读数；

10.测试曲线包括：载荷－时间；载荷－位移；能量－时间；能量－位移；位移－时间五种。

四、技术参数

冲击能量

500J、750J

摆锤力矩

267.9492Nm 401.9238Nm

摆锤预扬角

150°

冲击速度

5.58 m/s

试样支座跨距

40 mm

试样支座端部圆弧半径

1-1.5 mm

试样支座支撑面倾角

0°

标度盘刻度范围

0～500J,每小格分度值5J

冲击刀刃圆弧半径

2～2.5mm或8mm(美标)

摆锤中心至冲击点(试验中心)距离

800 mm

冲击刀两斜面夹角

30°

冲击刀刃厚度

16 mm

试样规格

10×10×55 mm、10×7.5×55 mm 10×5×55 mm

计算机显示*小分辨值

0.1J

载荷传感器

量程50kN，精度优于1%

冲击力传感器放大器

频响≥100KHZ

旋转编码器

3600线

角位移传感器

精度0.1°；角度分辨率：0.025°

数据采集卡

时代自主知识产权的高性能数据采集卡，采样率≥1．25M

试验机重量

约1500kg

电源

三相四线制50HZ、380V、550W(主电机)

试验机外形尺寸

2300*600*1400 mm
