一、概述
1.1供货范围
1.2 检测零件
1.3 交货期
1.4贵方工厂条件
二、该磁粉探伤机能满足的工艺要求
三、该探伤机能满足的要求
3.1概述
四、设备及操作安全性要求设备外观要求：
五、 承诺提供的技术资料
六、对产品技术规格标准要求的保证和承诺：
七、对产品交货、质量保证期承诺
八、对产品售后服务的方案及承诺
一、概述
1.1供货范围
1.1.1设备名称: CJH-20000AT油管管端专用荧光磁粉探伤机。
1.1.2设备配置: 磁化主机1台、紫外灯1套、喷洒系统1套、
1.1.3设备用途：用于油管及油管管端表层裂纹的检测，油杆长度12000mm。
1.1.4 该项目为交钥匙工程。
1.2 检测零件
本探伤机完全适应检测0-φ200的油管。
1.3 交货期
商务合同生效后40天
1.4贵方工厂条件
1.4.1厂房：
厂房应适应油管磁粉探伤机的检测要求。
1.4.2动能：
供电情况：380V、50Hz、约120A
1.4.3辅机
a、本方案不含油管上料及旋转机构的辅机。
b、本设备提供有辅机的PLC控制接口。
二、该磁粉探伤机能满足的工艺要求
2.1采用荧光磁粉表层裂纹探伤的形式，磁化方式能发现工件
各检测点的表面缺陷。
2.2 正确、合理选择工艺参数，合理设定电流强度、通电时间、荧光照度等参数，即可保证探伤灵敏度要求。磁化采用非接触式线圈磁轭法，磁轭无限止接触工件，工件旋转，磁场不转的相对原理检测纵向裂纹。纵向磁化采用线圈法，检测周向裂纹，电流加载时，电流强度应从小到大，逐步增加，该机采用了高灵敏度检测电路，实现了不烧伤工件；探伤对油管表面无任何损伤。
2.3本设备并配备电流上下限声光报警装置。
2.4采用远离式退磁方式，剩磁强度小于4高斯（0.5mT）。
2.5本机采用水基或油基磁悬液，可以保证探伤效果的同时满足安全防火要求。
2.6本机周向磁化和纵向磁化既可分别进行，又可同时进行即复合磁化；电流无级调节。
2.7本设备配紫外线照射系统，观察裂纹清楚。
三、该探伤机能满足的要求
3.1概述
3.1.1满足的基本要求
3.1.1.1该探伤机为荧光磁粉探伤机，探伤机采用卧式分立型结构；主要包括工件磁化装置,控制中心,电流指示装置,磁悬液储存、搅拌、喷洒装置。
3.1.1.2该探伤机是全新设备（包括所有零部件、元气件和附件）, 具有很好的刚性，技术先进，运行可靠；整机设计制造符合JB/T8290-1998《磁粉探伤机》国家标准及油管相关检测标准。
3.1.1.3 我厂磁粉探伤机具有的技术特点、结构、原理等成熟可靠。
3.1.1.4 我厂制造的油管磁粉探伤机的电气、气动等元器件采用国内外著名品牌。
3.1.1.5该探伤机磁化主机和控制中心为全封闭形式，设有带锁的门板，便于维修及调整。
3.1.1.6该探伤机关键零部件采用高绝缘强度环氧材料、尼龙材料，具有良好的绝缘性能良好及采用1Cr18Ni9Ti不锈钢制造床身、集液槽及储液箱等良好的防锈性能。
3.2 探伤机的主要参数
3.2．1主要技术参数
3.2.2.1周向磁化（无接触）：交流0-20000AT（有效值），无级调节，带断电相位控制。
3.2.2.2 纵向磁化（无接触）：交流0-20000AT（有效值），无级调节，带断电相位控制。
3.2.2.3退磁强度≤0.5mT
3.2.2.4紫外线灯强度：紫外线灯下口中心到被探伤件表面380mm的位置上紫外线的强度不小于1000μW/cm2。
3.2.2.5探伤灵敏度： A2型试片全方向能清晰显示
3.2.2.6纵向线圈内径Φ500mm。
3.2.2.7周向磁轭截面50×500mm
3.2.2.8观察区长度400mm
3.2.2.9磁悬液箱容积30升
3.2.2.10设备运行暂载率为30%

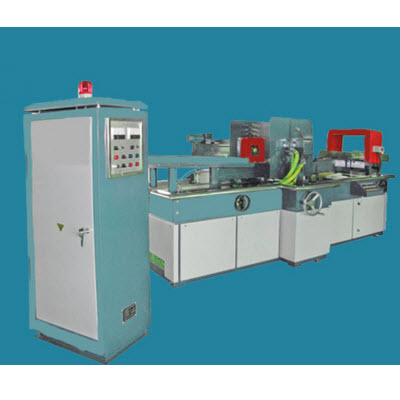

该机为卧式磁粉探伤机，主要由磁化装置、磁悬液喷淋回收分流机构、暗室紫外线灯系统等部分组成，并以相应方式联于一体。
3.3.1主要结构详细说明
磁化电源控制柜是直立箱式结构，采用国产冷轧纲板剪折焊接而成，柜内安装一块高绝缘性能环氧板制作的电气元件安装板，上面集中装有元器件及欧姆龙PLC机和我厂专门设计的触发电路控制板。控制柜正面安装电流表和相关控制按钮。
磁悬液储液箱，采用不锈钢材料制作，容积为30 升，并设有双层过滤网和剩液排液口，采用的国产搅拌泵压力泵，4只淋喷头，具有流量大喷洒搅拌均匀等优点，采取了防堵措施，解决了磁粉探伤机中磁悬液堵塞现象。磁化时喷洒的暂载率为30%,工件通过磁化器时,磁化与喷液同时进行,并不停止.磁悬液可循环使用。
暗室紫外灯系统，采用彩钢瓦结构将磁化区和观察区全部封闭，上方配置排风扇，暗室内观察区合理安装紫外灯确保*佳照射效果。紫外灯选用5根进口菲力浦紫外灯管，在暗室内保证距工件表面365mm处紫外灯照度达1000μw/cm2 以上。
磁化电源主电路采用可控硅无级调压电路，利用三相互成1200相位差的交流电源电源，实现低电压、大电流输出，对工件进行磁化，当选用复合磁化时，磁力线旋转，形成旋转磁场，可一次检查工件表面和近表面因渗碳碎火、表面碎失、研磨、疲劳而引起的磁痕及夹渣等细微缺陷。本机可对工件分别进行单路和复合磁化，周向交流磁化，纵向通过转换开关实现交流磁化。
磁化电流分别可调，具有操作简便，噪音小，性能可靠的优点，交流带有断电相位控制功能，避免了交流漏检现象。
四、设备及操作安全性要求设备外观要求：
（1）符合人体工程学原理，易于操作。
（2）该设备设计、制造及操作使用符合国家对人体及外部环境安全性的相关要求。
（3）设备结构设计合理，外表美观大方。
（4）设备焊缝要求平整、光滑，无焊渣和流疤现象。
（5）设备表面用天蓝色喷漆处理，平整、光滑、均匀、美观。
五、 承诺提供的技术资料
我厂提供文件下列文件2套.
4.1 使用说明书
包括操作、编程﹑调试、维修和保养说明等。
4.2 磁粉及磁悬液的牌号、耗量、化学成分及性能资料。
4.3 备件和易损件清单。
六、对产品技术规格标准要求的保证和承诺：
1、保证制造的抽油杆荧光磁油管机完全符合双方协商的各项技术要求，工艺要求，设备要求和必须提供的各种技术资料。
2、在终验收时确保每一项指标不低于规定指标。
七、对产品交货、质量保证期承诺
1、对产品交货的承诺
我方承诺商务合同生效后50天交货。
2、对质量保证期的承诺
2.1探伤机保修期为*终验收双方签字之日起12个月，在保修期内，若因探伤机、夹具等故障造成业主停工，我方保证在2小时内响应贵方的维修要求，并于48小时（国内）内到达贵方现场。
2.2在探伤机保修期内，我方对探伤机及工装出现的各类故障及时免费维修服务。
八、对产品售后服务的方案及承诺
1、向贵方提供全新的全套设备，技术是目前*先进且成熟可靠的高质量产品，满足双方提出的技术要求和完整设备，并且满足相应标准以及我国国家有关安全环保及强制性标准。
2、我方对探伤机售后服务在保修期12个月,并提供免费的的技术支持及优惠备件供应。
3、在保修期外，实行终身服务，在保修期结束后实行有偿服务，收取材料费、维修人员的工资及差旅费。
4、探伤机寿命期满，我厂予以回收，并按低于市场价10%的价格重新设计制造新机，满足贵方的使用。
5、供方负责免费培训。
