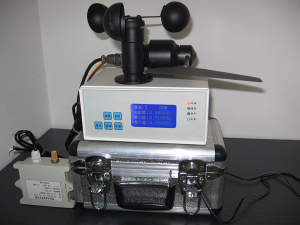

多功能风速仪 FC-628

参考信息

-----------以下"多功能风速仪 FC-628"相关信息来自网络,仅供参考不作购买下单依据------------

详细介绍：

*主要技术参数

测量参数	风速、风向、温度、湿度、大气压等可任意组合
风速范围	0~30m/S或根据用户要求定做，精度±0.5米/秒
风向范围	0~360度，精度±3度
温度范围	-20~60度，精度±0.5度
湿度范围	0~100%RH,精度±1%
大气压力	0~1100mbar
输入信号	4~20mA
供电电源	AC220V/DC12V/DC24V/可改装成蓄电池供电
数据存储	主机可以自行设定存储间隔，*长可存储一年数据
软    件	主机可以计算机进行通讯，并导出存储的数据进行分析
备注	可以根据客户需要制定其他功能

一、概述

  该多功能风速仪是我们结合我们公司为4-20mA输入设备在线纪录而研发的纪录设备，主要适用风速传感器、风向传感器、温湿度传感器、大气压力传感器等气象产品的纪录和实时显示，同时纪录数据可通过RS232、RS485接口输出，可以和PLC、DCS、RTU、PC机、串口电台等设备直接相连。

二、特点

  该接收终端外观漂亮，数据显示清晰，可循环显示当前设备号及其相应的参数。该接收终端也带232/485接口，可与PC，PLC，DCS、RTU 等设备相连接。现场安装多台变送器设备时，只要使用一个接收终端即可，这大大地减少了设备的数量，降低了使用成本，且使用简单、方便。

三、技术指标

l  供电电压: AC220V±20％/ DC12V±10％

l  输入： 8路4-20mA数据输入

l  输出： RS232/RS485

l  数据保存：八路同时纪录，支持5分钟存储一次，至少存储3个月。

l  输出协议：MODBUS协议

l  环境温度: -40到+85℃

l  环境湿度: 5%-95%，无结露

l  功能：接收多路4-20mA设备，现场显示和纪录，便于现场观测。

四、AE628－DSPL接收终端传输协议

1、通信数据规则

传输协议：MODBUS 协议，RTU协议。

RTU号范围：001－255（000为广播RTU号）。

通信参数：参数可通过两键设定，选项如下

l  校验位：偶校验，奇校验，无校验

l  波特率：57600，19200, 9600,2400

l  停止位：1位

2、RTU地址说明

读功能码  0x03     可上位机修改，存储运行参数。

写功能码  0x10     向RTU地址中写入数据。

RTU地址

40001      AE628设备号，（0xff 适用于任何设备，但仅限于读取设备号时用）。

40002      低位波特率参数：57600（3），19200（2）, 9600（1）,2400（0）

           高位 校验位参数：2偶校验，1奇校验，0无校验。

40003      数据保存频率： 单位 分钟  ；*大60分钟

40004      低位通道显示标示。 0为关闭，1为开启



40005      第一路4-20mA通路零点显示值   默认为400

40006      第一路4-20mA通路满量程显示值 默认为2000

40007      第一路4mA对应的AD值        标定时自动产生

40008      第一路20mA对应的AD值       标定时自动产生

40009      第二路4-20mA通路零点显示值   默认为400

40010      第二路4-20mA通路满量程显示值 默认为2000

40011      第二路4mA对应的AD值        标定时自动产生

40012      第二路20mA对应的AD值       标定时自动产生

40013      第三路4-20mA通路零点显示值   默认为400

40014      第三路4-20mA通路满量程显示值 默认为2000

40015      第三路4mA对应的AD值        标定时自动产生

40016      第三路20mA对应的AD值       标定时自动产生

40017      第四路4-20mA通路零点显示值   默认为400

40018      第四路4-20mA通路满量程显示值 默认为2000

40019      第四路4mA对应的AD值        标定时自动产生

40020      第四路20mA对应的AD值       标定时自动产生

40021      第五路4-20mA通路零点显示值   默认为400

40022      第五路4-20mA通路满量程显示值 默认为2000

40023      第五路4mA对应的AD值        标定时自动产生

40024      第五路20mA对应的AD值       标定时自动产生

40025      第六路4-20mA通路零点显示值   默认为400

40026      第六路4-20mA通路满量程显示值 默认为2000

40027      第六路4mA对应的AD值        标定时自动产生

40028      第六路20mA对应的AD值       标定时自动产生

40029      第七路4-20mA通路零点显示值   默认为400

40030      第七路4-20mA通路满量程显示值 默认为2000

40031      第七路4mA对应的AD值        标定时自动产生

40032      第七路20mA对应的AD值       标定时自动产生

40033      第八路4-20mA通路零点显示值   默认为400

40034      第八路4-20mA通路满量程显示值 默认为2000

40035      第八路4mA对应的AD值        标定时自动产生

40036      第八路20mA对应的AD值       标定时自动产生

40037      高位0xaa 低位0x55 表示锁定

40038      设备编号：1开头为风速，2风向，3温度，4 湿度，5大气压力

           高位 低位 0x f f f f 分别代表 4,3,2,1 通道

40039      设备编号： 高位 低位 0x f f f f 分别代表 8,7,6,5 通道

40040    当前目标设备的设备时间的年、月，实际数据为该字16位从高到低每4位的二进制码，如 0x06B为06年11月

40041    当前目标设备的设备时间的日、时，实际数据为该字16位从高到低每4位的二进制码，如 0x06A为06年10月

40042    当前目标设备的设备时间的分、秒，实际数据为该字16位从高到低每4位的二进制码，如 0x06A为06年10月

40043  低位 标定标示  “0”正常工作 ；“1”标定第一路4mA电流值；“2”标定第一路20mA电流值；“3”标定第二路4mA电流值；“4”标定第二路20mA电流值；。。。。。“16”第八路20mA标定，“17”保存所有标定数据

读功能码 0x04      上位机不可修改，存储采集数据。

RTU地址    说明  所有为UINT型。

30001      第一设备号显示值   放大100倍

30002      第一设备号显示值*大值 放大100倍

30003      第一设备号显示值*小值 放大100倍

30004      第一设备号4-20电流值  电流放大100倍

30005      第二设备号显示值

30006      第二设备号显示值*大值

30007      第二设备号显示值*小值

30008      第二设备号4-20电流值

30009      第三设备号显示值

30010      第三设备号显示值*大值

30011      第三设备号显示值*小值

30012      第三设备号4-20电流值

30013     第四设备号显示值

30014     第四设备号显示值*大值

30015     第四设备号显示值*小值

30016      第四设备号4-20电流值

30017      第五设备号显示值

30018      第五设备号显示值*大值

30019      第五设备号显示值*小值

30020      第五设备号4-20电流值

30021      第六设备号显示值

30022      第六设备号显示值*大值

30023      第六设备号显示值*小值

30024      第六设备号4-20电流值

30025      第七设备号显示值

30026      第七设备号显示值*大值

30027      第七设备号显示值*小值

30028      第七设备号4-20电流值

30029      第八设备号显示值

30030      第八设备号显示值*大值

30031      第八设备号显示值*小值

30032      第八设备号4-20电流值

六、按键说明

面板上共有五个按键，分别为：复位、移动、参数、NUB、ENT

    复位键：当设置完成或设置错误的时候，可以按下复位键，即可恢复到初始状态

移动键：需要调节各项参数的时候，按下移动键，直至移动到所需调节的参数位上即可进行调节

参数键：按下参数键即可进入参数设置通道进行修改

NUB键：修改参数时，可以对参数进行增加或减少，以达到调节的目的

ENT键：时间呼出键，按下ENT键即可对时间进行修改

七、操作说明

1.   将4~20mA信号接入设备的相应通道

2.   设备上电，连按2次面板上的参数键，进入通道参数设置界面，设置所连4~20mA信号设备的显示、类型、量程*小值，*大值，设置完成后，按下参数键进行保存并进入下一通道的参数设置

3.   所有通道参数设置完成后，按下复位键即可正常显示

八、连接说明

1.   首先查看电脑连接口的配置

2.   将设备用RS232连接线与电脑相连接，打开专用软件，设置相应的软件参数后进行监测，软件可以将采集数据保存一年，并可以随时查询历史数据

九、标定说明

例如：设备号为001，波特率为9600，校验位为偶校验，保存频率为5分钟，1通道显示开，类型为风速，第一路4-20mA通路零点显示值400，第一路4-20mA通路满量程显示值2000

1.   打开软件，将40001地址改为00001、40002地址改为00531、40003地址改为00005、40004地址改为61953，即可完成设备的参数设置，如下图所示
