经典万工显

　　19J系列万能工具显微镜,几乎包容了几何量检测的一切手段,仪器功能全,精度高及操作简便和经久耐用,是精密机械行业的常规装备,也是各级技术监督,计量检测部门的检测依据,和科研教学领域的得力助手。
　　万能工具显微镜经历了数十年的技术和生产积累,工艺成熟,技术服务完善和零配件齐全。并且,随着新技术的不断发展,也赋予“万工显”更多,更准,更完善的测量功能。

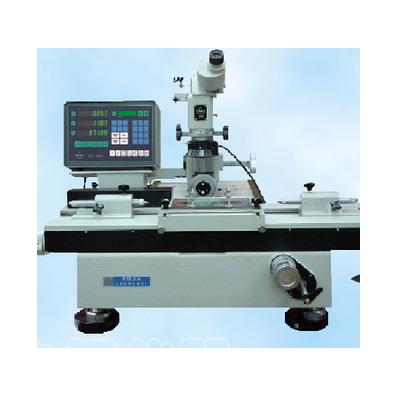

数字式万能工具显微镜19JC特 点

□ 采用光栅和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,具有广泛的应用范围。
□ 仪器可用影像法,轴切法或接触法测量机械零件的长度和角度,以直角坐标或极坐标方法测量机械零部件的形状位置和尺寸。
□ 万工显有很高的测量精度,特别适用于螺纹,涡杆和齿轮等的精密测量,並配备全套附件,使用范围得到充分扩大。
□ 应用计算机和图像技术,开发了微机型和影像型万能工具显微镜,使繁琐的操作简单化,提高了测量精度,难以解决的测量问题迎刃而解。
□ 产品执行标准：《中华人民共和国国家计量检定规程JJG56-2000》

数字式万能工具显微镜19JC用 途

广泛使用的多用途计量仪器,用来测量零件的长度,角度,形状位置关系及螺纹,齿轮,蜗杆等。典型测量对象有：
□ 各种成型零件如模具,刀刃具,样板和凸轮的形状尺寸。
□ 主显微镜可左右偏摆±15o,用于对螺旋零件的升角进行测量(左旋/右旋,轴向/法向)。
□ 外螺纹（螺纹塞规,丝杆和蜗杆等）的中径,小径,螺距,牙型半角；齿轮滚刀的导程,齿形和牙型角。
□ 钻模或孔板上孔的位置,键槽对称度等形位误差。
□ 以接触式测量法测量型腔或内孔的大小,沟槽和深浅等。
□ 以非接触测量法和透反射照明系统,检测其他各种形状复杂的零件。
□ 作为教学用途：公差配合与技术测量,互换性实验等。

产品系列

微机型万能工具显微镜19JPC
应用计算机辅助测量的二维坐标测量系统， 解决各种复杂的二维测量问题，扩大了应用范围
（主机19JC+数据处理器+二维测量软件+计算机）

影像型万能工具显微镜19JD
二维坐标和影像测量双重操作系统，全面提升测量方式与精度，万工显*高配置
（19JC+CCD摄像机+图像处理器+二维数据与影像测量软件+计算机）

19JC数字式万能工具显微镜

主要技术参数
□ 测量范围： 　X-Y：200mm*100mm
　　　　　　　 分辨力：0.5μm
　　　　　　　 传感器：封闭式光栅尺 (选配金属光栅)
　　　　　　　 数显表：多功能液晶窗体,RS232三维输出
□ 瞄准显微镜： 升降行程：120mm (定制200mm)
　　　　　　　 立臂偏摆范围：左右各15o/分度值10′
　　　　　　　 照明光阑调节Φ3-Φ32mm/分度值1mm
□ 测角目镜： 　角度测量范围360o/分度值1′
□ 轮廓目镜： 　角度测量范围：±7o/分度值10′
　　　　　　　 圆弧分划板：曲率半径R.0.1mm-100mm
　　　　　　　 螺纹分划板：普通螺纹螺距T=0.25-6mm
　　　　　　　 梯形螺纹螺距T=2mm-20mm
□ 光学分度头： 测量范围360o/分度值1′
□ 光学定位器： 测头直径：Φ3mm±0.1mm
　　　　　　　 实际直径值极限检定误差不大于0.5μm
　　　　　　　 测量力：8-14g
　　　　　　　 *大测量深度：15mm
□ 玻璃工作台： 215mm*130mm
□ 顶　针　架： *大夹持直径：Φ100mm
　　　　　　　 *大夹持长度：测件直径≤55mm =750mm
　　　　　　　 测件直径＞55mm =600mm
□ 高顶针架： 　*大夹持直径：Φ180mm
　　　　　　　 *大夹持长度：600mm
□ V　形　架：　前后调节范围：前后各5mm(左V形架)
　　　　　　　 高低调节范围：向上15mm/向下3mm(右V)
□ 照明系统： 　全部可调光LED(一体化集成)
　　　　　　　 主光源,反射照明器,辅助光源,带DC12V
□ 输入功率： 　AC90-240V/50-60Hz/0.5A
□ *大载荷： 　≤40kg

仪器精度

□ 温度要求：
⑴ 工作室的温度应为20±2℃
⑵ 工作室的温度变化每小时不超过1℃
⑶ 被测件和仪器的温度差不超过0.5℃
在满足所规定温度要求的条件下,仪器有如下保证：
仪器*大不准确度(0级)：±(1+L/100)μm(L－测量长度mm)
X-Y坐标用玻璃毫米分划尺进行检定时：
□ 测角目镜： 　测量角度*大不准确度：不大于1′
□ 双像目镜： 　合像的不稳定性：不大于0.5μm
　　　　　　　 合像的不正确度：不大于1μm
□ 光学分度头： *大不准确度： 不大于1′
□ 光学分度台： *大不准确度： 不大于30″
□ 光学定位器： 测量的不稳定性：不大于1μm
　　　　　　　 测量的不准确度：不大于1.5μm

瞄准显微镜光学参数

物镜放大倍数标志值1×3×5×总放大倍数测角或轮廓目镜10×30×50×双像目镜15×42×65×物方视场(mm)测角或轮廓目镜Φ20Φ6.6Φ4双像目镜Φ13Φ4.7Φ3工作距离(mm)测角或轮廓目镜819065双像目镜478564

仪器质量

仪器外形尺寸mm：980*1020*640 主机净重：210kg
主机装箱体积mm：1230*1100*930 毛重：400kg
附件毛箱体积mm：790*510*710 毛重：50kg

选配件

A．光学分度台19JA5 　　B．数显分度顶针架　　C．加高装置 　　D．仪器安置工作台

数字式万能工具显微镜19JC成套性

数字式万能工具显微镜19JC主要附件图
