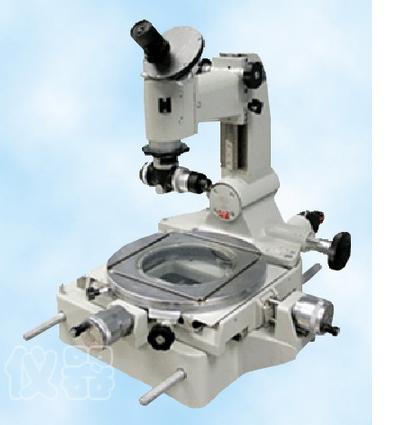

大型工具显微镜JGX-2

用　途

●大型工具显微镜为机械、科研、教学及计量检测部门广泛使用的一种多功能计量仪器。仪器主要用途如下：
●检定样板、样板刀、样板铣刀、冲模和凸轮的形状。
●测量螺纹的中径、大径、小径、螺距、牙型角、牙型角对螺纹轴的轮廓位置和螺纹形状（齿面圆整性,平面性,直线度等）。
●测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的牙型角，各种样板铁刀和各种形状的样板的轮廓角等。
●使用光学定位器测量内孔和各种沟槽的宽度。
●使用双象目镜测量两孔的中心距离及零件上的缝隙、线段或具有对称图形之间的距离等。
●使用圆弧轮廓目镜，可方便精确地测量半径为R0.1-R50mm的圆弧轮廓。
●符合中华人民共和国国家标准《工具显微镜检定规程：JJG56-2000》。

技术参数

1、分划值
纵横向测微装置： 0.01mm
测角目镜中的角度： 1′
螺纹轮廓目镜中的角度： 10′
圆工作台角度： 3′
显微镜立柱极向倾斜角度： 30′

2、测量范围及有关尺寸
纵向行程： 应用测微装置，0-25mm；应用测微装置及量块：0-150mm
横向行程： 应用测微装置：0-25mm
应用测微装置及量块：0-50mm
测角目镜角度分划范围： 0-360°
螺纹轮廓目镜角度分划范围： ±7°
园工作台角度分划范围： 0-360°
显微镜立柱偏摆范围不小于： ±12°
圆工作台直径： Φ280mm
显微镜悬臂伸出长度： 167mm
顶针架所允许的工件长度： 不大于Φ39mm的工件，315mm；不大于Φ85mm的工件，235mm
V型架所允许的工件*大直径： 130mm

3、工作距离与视场直径

物镜放大率1×3×5×总放大率10×30×50×视场直径mm206.64工作距离mm79.269.350

4、使用双像目镜时显微镜的工作距离与视场直径

物镜放大率1×3×5×总放大率14.7×42×65.1×视场直径mm134.62.9工作距离mm644835.7双像目镜合像误差≤0.001mm

5、光学定位器的主要规格

测杆垂直方向摆动范围： ±3°
孔径大于5毫米时测孔的*大深度： 15mm
测量头的测量力： 0.1±0.03N
测量的稳定性不大于： 0.001mm

6、圆弧轮廓目镜的主要规格

圆弧半径相邻圆弧半径增量R0.l-R2mm0.1mmR2.25-R5mm0.25mmR5-R11mm0.5mmR11-R20mm1mmR20-R25mm2.5mmR25-R50mm5mm圆弧半径R0.1-R1.5mm是同心圆环

7、测量误差

温度要求：(X-Y坐标用玻璃毫米分划尺进行检定时)
⑴ 工作室的温度应为20±2℃。
⑵ 工作室的温度变化每小时不超过1℃。
⑶ 被测件和仪器的温度差不超过0.5℃。
在满足所规定温度要求的条件下，仪器有如下保证：

测量长度：
平的部件纵向横向光滑的圆柱体使用测角目镜使用轮廓目镜
螺纹螺距中径使用测角目镜使用轮廓目镜
其中：H－被测高度(mm), L－被测长度(mm), α－牙型角 o

测定角度：
使用测角目镜： 平的部件/光滑的圆柱体/螺纹，±（2+1.7/L）′
使用螺纹轮廓目镜： 螺纹螺距*大到0.8mm ，　±（25+1/L） ；螺纹螺距*大到6mm ， ±（18+1/L）
L－被测角度的边长(mm)

8、仪器质量：
外形尺寸(宽х深х高) 60х90х55 Cm,仪器重量不大于90kg。
