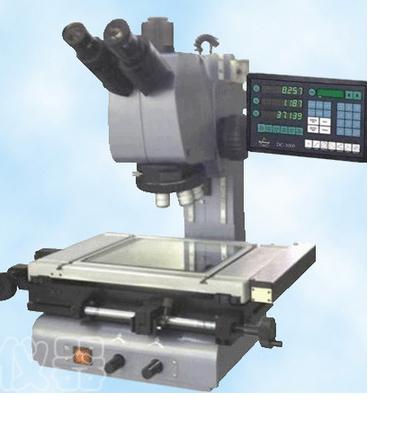

数字式精密测量显微镜108JC

参考信息

-----------以下"数字式精密测量显微镜108JC"相关信息来自网络,仅供参考不作购买下单依据------------

简介：

　　数字式正像型108JC精密测量显微镜,测量精度高和操作方便,可作二维平面精密测量,在机械电子,半导体IT,光纤,薄膜和材料等行业具有广泛用途,也是科研教学领域的常规装备。
　　仪器带有精密测量工作台,光栅数显测量系统,无限远长工作距平场物镜,六物镜转换器,粗微动调焦装置,LED同轴落射和反射照明及多种滤色镜,可作为计量检测仪器和工业金相显微镜用途。



产品系列

影像型测量显微镜108JD
二维坐标和影像测量双重操作系统，全面提升测量方式与精度

（108JC+CCD摄像机+图像处理器+二维数据与影像测量软件+计算机）



数字式精密测量显微镜108JC光学系统：

放大倍率：  50×,100×,200×,500×
广角目镜：  WF10×/22mm,带坐标线
无限远物镜：5×,10×,20×,50×
物镜转换器：六孔滚珠内定位,DIC插片座
双目镜筒：  倾角45°,瞳距55-75mm屈光度±5D
三目输出：  全视野同步影像输出,标准C接口镜头



数字式精密测量显微镜108JC测量系统 ：

测量工作台：355×240mm,测量范围X-Y:150×100mm,快速/精细传动
　　　　　　带X-Y向T型槽,玻璃台面210×175

读数系统：  精密光栅尺,数显表,分辨率0.5μm,RS232输出
测量精度：  仪器示值误差±(3+L/25)μm,L－测量长度mm
　　　　　 包括测量误差和系统误差/环境温度20℃±3℃

　　　　　　

数字式精密测量显微镜108JC仪器结构：

调焦系统： 同轴粗微动,滚珠导轨,升降135mm,微调2μm
　　　　　 测试件*大高度≤127mm
反射照明： 同轴落射照明,可调光LED,带偏光装置
透射照明： 非球面聚光镜,可调光LED
输入功率： AC90-240V/50-60Hz/20W
仪器质量： 体积300×430×390mm,重量35kg



数字式精密测量显微镜108JC放大倍率和视场：

∞无限远长工作距平场物镜			广角目镜WF10×/22
放大倍率	数值孔径 N.A.	工作距离 mm	视场直径 mm	总放大率
PL 5×	0.15	14.47	Φ4.4	50×
PL 10×	0.25	16.0	Φ2.2	100×
PL 20×	0.40	10.5	Φ1.1	200×
PL 50×	0.55	5.1	Φ0.44	500×



数字式精密测量显微镜108JC仪器成套性：

⑴仪器主机	⑵测量工作台	⑶玻璃平台	⑷测量系统
⑸三目镜筒	⑹全视野镜头	⑺无限远物镜	⑻坐标目镜
⑼滤色片	⑽透反射光源	⑾偏光装置	⑿随机文件



数字式精密测量显微镜108JC选配件

1、顶针架
2、数显分度头
3、V型架
4、工件压板
