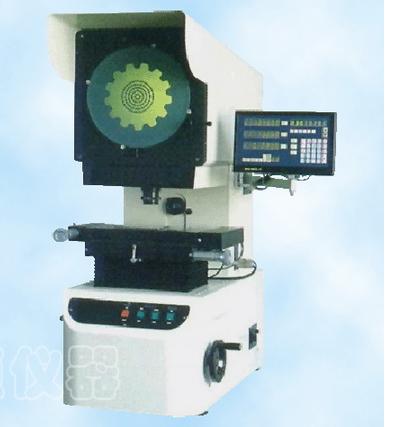

数字式测量投影仪 JT315

参考信息

-----------以下"数字式测量投影仪 JT315"相关信息来自网络,仅供参考不作购买下单依据------------

JT315数字式测量投影仪用 途 　　JT315数字式测量投影仪视野大，测试直观和操作方便，能高效率检测各种形状复杂工件的轮廓和表面尺寸，如电缆，橡胶，样板，冲压件，螺纹，齿轮，成形铣刀等，广泛用于机械电子，科研教学和计量检测机构。 JT315数字式测量投影仪特 点 ● 光学系统质量优良，物镜成像清晰，放大倍率准确，在透射光照明下，轮廓误差小于0.08%。 ● 投影屏旋转机构装有角位移光电传感器，显示分辨率达1′或0.01°，可作任意角度的快速测量,误差不大于5′。 ● 多功能数据处理表，具备快捷操作模式，读数直观，设置方便，数据输出和采样更快捷。 ● 具有多种显示功能，可进行公/英制转换，相对/绝对坐标转换，角度的60进制与100进制转换，以及坐标值的二等分。 ● 配有RS232接口，与计算机连接后，采用专业测量软件，可对坐标测量数据进行自动处理，输出测试报告和测绘图形，功能强，效率高。 ● 具有坐标摆正功能和工作台升降调焦，操作维护方便。 ● Z系列为正像型，影像与工件同向，正立直观。 JT315数字式测量投影仪规格 系　　　　统技术参数　测量工作台　金属台面尺寸　340×152mm　玻璃台面尺寸　196×96mm　X-Y坐标行程　150×100mm，带快慢速移动机构　Z坐标行程　90mm，工作台升降调焦　投影屏　投影屏尺寸　Φ300mm，刻有米字坐标线　旋转范围　0-360°　分辨率　X-Y坐标分辨率　1μm(数显)　旋转角度分辨率　1′或0.01°(数显)　测量准确度　X-Y坐标测量精度　（3+L/25）μm，L－被测长度mm　显示方式　DC3000数显表　多功能数据处理系统，RS232输出　照明系统　透射与反射照明　可分别调光，卤素灯24V/150W　冷却方式　强制风冷　3只轴流风扇　输入功率 　AC110V/220V，50/60Hz，400W　仪器质量　重量130kg　外形尺寸550×770×1100mm3 JT315数字式测量投影仪放大倍率和视场 　物镜放大率10×标配20×选配50×选配　物方视场mmΦ30Φ15Φ6　工作距离mm77.744.338.4　测件高度mm≤90≤90≤90 DC3000数显表 　　多功能数据处理系统,中英文显示,功能菜单液晶显示窗体,可做多点采样,坐标旋转,点和线,长度和角度,圆和弧检测,并带有RS232三维数据输出,便于接配Z向或角度编码器,及升级计算机操作系统。 产品系列 A系列：投影屏升降调焦,可承载较重工件 Z系列：正像型,影像与工件同向,正立直观 C系列：配物镜转换器,可同时选装三个物镜 PC系列：计算机操作系统 选配件 a. 测量工作台：X-Y 200*100mm（JT320） b. 测量工作台：X-Y 250*150mm（JT325） c. 物镜：20×,50× d. 旋转工作台 e. V型架 f. 顶针架 g. 工件压板 h. 仪器安置工作台
