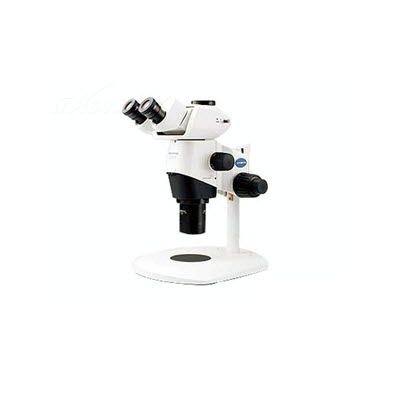

奥林巴斯研究级体视显微镜 SZX10/SZX16

项目

名称

变倍体

SZX-16

SZX-10

变倍比：16.4 （0.7×～11.5×）
倍率表示：0.7 / 0.8 / 1 / 1.25 / 1.6 / 2 / 2.5 / 3.2 / 4 / 5 / 6.3 / 8 / 10 / 11.5

变倍比：10 （0.63×～6.3×）
倍率表示：0.63 / 0.8 / 1 / 1.25 / 1.6 / 2 / 2.5 / 3.2 / 4 / 5 / 6.3

对物镜
*WHN10×-H/
WHSZ10-H使用时

SZX-ZB16用

SZX-ZB10用

种类

N.A.

W.D.
（mm）

种类

N.A.

W.D.
（mm）

SDFPLFL 0.3×

0.045

141

DFPL0.5×-4

0.05

171

SDFPLAPO0.5×PF

0.075

70.5

DFPL0.75×-4

0.075

116

SDFPLAPO 0.8×

0.12

81

DFPLAPO1×-4

0.1

81

SDFPLAPO1×PF

0.15

60

SZX-ACH1×

0.1

90

SDFPLAPO1.6×PF

0.24

30

DFPLAPO1.25×

0.125

60

SDFPLAPO2×PFC

0.3

20

SZX-ACH1.25×-2

0.125

68

DFPL1.5×-4

0.15

45.5

DFPL2×-4

0.2

33.5

目镜

WHN10×-H　 视野数22
WHSZ15×-H　视野数16
WHSZ20×-H　视野数12.5
WHSZ30×-H　视野数7

WHSZ10×-H 视野数22
WHSZ15×-H　视野数16
WHSZ20×-H　视野数12.5
WHSZ30×-H　视野数7

镜筒

SZX2-TTR/SZX2-TTRPT：
镜筒倾斜角： 5～45°、光路切换： 2段（TTR：双眼100%、双眼50%/50%、TTRPT：双眼100%、照相100%）
眼幅调整范围：52～76mm

SZX2-TR30/SZX2-TR30PT: 30°三眼镜筒
镜筒倾斜角：30°、光路切换: 2段（TR30：双眼100%、双眼50%/照相50%、TR30PT：双眼100%、照相100%）
眼幅调整范围：52～76mm

-

SZX-BI30：30°双眼镜筒　镜筒倾斜角：30°、眼幅调整范围：51～76

-

SZX-BI45：45°双眼镜筒　镜筒倾斜角：45°、眼幅调整范围：52～76

-

SZX-TBI：双眼镜筒　镜筒倾斜角：5～45°、眼幅调整范围：51～76

聚焦机构

SZX2-FO：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），耐荷重范围：0-10.0kg

SZX2-FOF：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），微调旋钮行程为80mm（微调行程每一圈为0.77mm），耐荷重范围：2.7-15.0kg

SZX2-FOFH：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），微调旋钮行程为80mm（微调行程每一圈为0.77mm），备有内装式气体，保持平衡，耐荷重范围：8.0-25.0kg

SZX-FOA2：电动聚焦装置 / 聚焦方式：行程为75mm（电动粗调行程每一圈为1.5mm/sec 微动：0.3mm/sec ）， 耐荷重范围：2.7-15.0kg

架台

SZX2-ST：标准架台 / 支柱高：270mm、尺寸：284（W）×335（D）×31（H）mm

SZX2-STL：大型架台 / 支柱高：400mm、尺寸：400（W）×350（D）×28（H）mm

项目

名称

SZX2-ILLT

SZX2-ILLB

SZX2-ILLK

SZX2-ILLD

光源

LED（平均寿命：
定格使用12800小时以上）

6V30WHAL PHILIP制造5761（平均寿命：定格使用約100小时）

调光

连续可变式

有效照明

φ63mm（明视野）、
φ35mm（偏射/暗视野）

φ40mm

φ40mm：明视野
φ35mm：暗视野

内至滤色片

-

LBD、ND6、
ND25各1

-

LBD

付属滤色片

-

-

φ45LBD

照明种类

明视野照明
偏斜照明
暗视野照明

明视野照明
偏斜照明

明视野照明
偏斜照明

明视野照明
暗视野照明

离照明桌面高度

41mm

82mm

支柱高

270mm

重量

约3.7kg

约5.0kg

约4.6kg

约5.4kg
