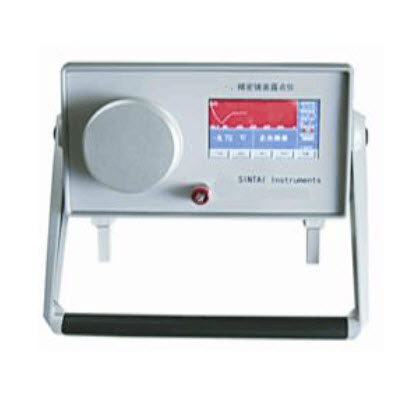

精密镜面露点仪 BXS04-YDP206

参考信息

-----------以下"精密镜面露点仪 BXS04-YDP206"相关信息来自网络,仅供参考不作购买下单依据------------

型号:BXS04-YDP206

YDP206型高精度镜面露点仪是由多名专业技术人员自主研究开发，推出的*新一代露点仪。该仪器凝聚了多位具有10多年现场测量经验的技术人员和丰富研发经验博士的心血，具有精确度高、测量时间短、长期稳定性好、操作方便等特点，适合于N2、O2、SF6、H2、天然气等各种工业气体现场测量使用，可广泛应用于科研计量、电力、气体行业、石化、冶金、钢铁、航空等领域。

YDP206得到了中国计量院多年从事计量工作的湿度专家的高度评价。该仪器改变了他们对市场上以往露点仪（包括国产和进口）在测量时间、测量精度和稳定性等方面的看法；专家评价该仪器：测量时间短为世界首创、测量精度和测量稳定性填补了国内空白。它是目前市场上*先进的露点仪。

仪器主要由四部分组成：光路系统、制冷系统、气路系统、电控系统。测量基于冷镜原理、应用光电检测技术，保证直接、精确地反映实际的湿度情况，无滞后现象。并且将目前*先进的混沌控制技术应用于露点仪露层平衡控制上，有效改善结露时间，提高测量效率。

YDP206 是一款可靠、高精度的精密露点测量仪，可作为所有湿度计量部门湿度传递的标准露点仪使用。

产品特点

- 混沌控制技术：

该技术能充分利用制冷量、并结合镜面材料的物理特性，减少结露时间；该方法的

应用可以有效地缓解露点法测量低水分的缺陷，扩大测量量程。该方法的优点是系

统既能很快稳定，又能充分利用制冷量、扩大测量量程，所以该方法的应用可以有

效地缓解露点法测量低水分的缺陷。

- 制冷能力强：本仪器采用四级冷泵制冷，产生的热量通过热管和风扇散发掉。在

30℃以下的环境温度条件下，短时间制冷能力可以达到-65℃以下。

- 测量时间短：该仪器采用数字混沌控制技术，不仅大大的缩短了测量时间，只需

要3---5分钟；并且有效地解决了传统露点仪测量低含水量困难的问题。

- 测量平衡指示：能够对测量过程进行自我判断，指示测量是否平衡。

- 镜面状态指示：能够对镜面进行检测，指示镜面状态。

- 防过冷水技术：仪器采取防过冷水技术，有效地避免传统露点仪测量-30℃---0℃露

点时可能会因存在过冷水现象而导致测量误差较大的情况。

- 直读微水含量PPMv值：操作者无需进行查表换算。

- 高智能化：该仪器能自动判断温度平衡；能对测量者的误操作等进行提示或报警；

能存储、查询数据，并对数据进行具有上位机软件管理。

- 人机界面友好：仪器采用真彩色液晶，能同时显示露点温度、PPMv值、平衡过程曲线、气体流量、测量时间、气体种类等参数，信息量大。

重量轻、体积小：仪器重量仅5Kg，是目前世界上*轻、体积*小、精度*高的可作为湿度测量传递标准的便携式露点仪。

测量原理

本仪器基于冷镜式测量原理，测量露点较其它原理更直接、更准确，能避免由惯性和滞后所造成的误差。系统十分稳定，长期使用无需重新校准。

探头由冷泵和位于其冷面上的镜面组成，PT100温度传感器嵌在镜面里；四级冷泵产生的热量通过热管和风扇散发掉。

由发光管和接收管构成的光学系统检测结露状态，中央处理器CPU通过检测光信号来控制制冷电流，从而控制镜面上的结露状态。PT100温度传感器测量的露点温度通过CPU处理后进行显示。

智能控制

控制平台为高档32位单片机系统，采用先进的混沌控制技术使本仪器比采用传统的控

制方法更加快速稳定地测量露点。

仪器采用数字电路进行控制，并采用先进的测温装置，*大限度排除电路本身的扰动带来的测量误差，保证仪器的稳定性和准确性。

防过冷水技术

通过智能判断，确保冷镜面上形成霜层，避免过冷水现象造成的测量误差。

智能报警

仪器对异常情况可进行文字信息提示及声音报警：

①气体流量过小； ②气体流量过大；③光能量偏低； ④测量结果未到达平衡报警。

显示、打印

采用彩色液晶触摸屏，实时显示数据和跟踪温度曲线，并可提供友好的人机对话界面。可选微型打印机打印测量数据，输出测试报告。

上位机软件

仪器另配有专用的上位机软件，可供用户对仪器升级。

压力管路

YDP206露点仪的压力密封探头安装在前面板上，使用帕尔帖冷泵制冷；整个测量气路都是由PTFE（聚四氟乙烯）和不锈钢组成。内置流量传感器可准确检测气体流量。

仪器一般测量压力在10mbar~10bar（1kPa~1MPa），气体取样由入口和出口间的压力差形成，

*小压差需要10mbar（1kPa）。

技术规范

测量范围： -70℃ 10℃环境温度

-60℃ 20℃环境温度

-45℃ 40℃环境温度

（以上为在大气压下的测量值，若大于大气压，露点温度可能稍高一些。）

测量参数： 露点温度，PPMv值，平衡过程曲线，气体流量，测量时间、气体种类

精度 ： ≤±0.1℃

重现率 ： ≤±0.1℃

平衡时间： 3—5分钟 （与气体水分大小有关）

冷却： 四级帕尔帖冷泵

取样气体流量： 15~60l/h，一般25l/h

取样气体压力： *小10mbar，*大10bar （1kPa~1MPa）

显示： TFT 4.3′彩色液晶触摸屏

报警： 气体流量异常报警、镜面检查报警

响应时间： 2.5℃/秒 *大

测量结果： 露点温度、微水含量（PPMv）

仪器检查： 自动露镜检测、冷却和精度检查

电压/功率： 220±10% VAC 50Hz或锂电池充电式

环境温度： -20℃~+50℃（存放、使用）

环境湿度： *大90%相对湿度，无凝结

尺寸、重量： 260mm×140mm×330 mm，约5kg

配置指导：

标 配 数 量

1 主机 一台

2 3米PTEF取样管 一根

3 快速接头 一套

4 精密流量控制阀 一个

5 电源线、操作手册、合格证 一套

6 运输箱 一只

可 选 件

7 上位机软件、传输线 一套

8 外置微型打印机 一台
