反像测量投影仪 JT-3000系列

参考信息

-----------以下"反像测量投影仪 JT-3000系列"相关信息来自网络,仅供参考不作购买下单依据------------

JT-3000系列反像测量投影仪

【简 介】JT-3000系列反像测量投影仪它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。

仪器用途：

JT-3000系列反像测量投影仪是光、机、电*体*的*密**测量仪器。影像与工件完全同向，正立直观。该仪器能**率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

仪器特点：

       JT-3000系列反像测量投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)；JT-3000系列反像测量投影仪配有专用微型打印机和脚踏开关，数据输出和采样**方便。    JT-3000系列反像测量投影仪Z轴升降**导轨的传送方法，提*了其机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。

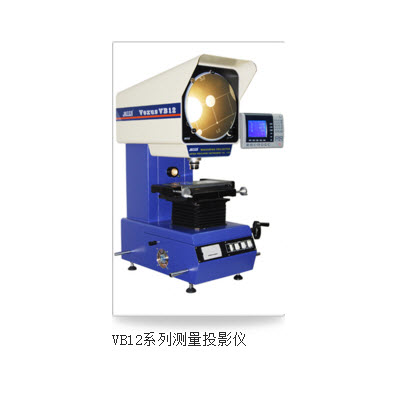

立式测量投影仪

仪器规格参数：

 型号 反像型 JT-3015 JT-3020

工

作

台

 金属台面尺寸(mm) 340×152 350×170

 玻璃台面尺寸(mm) 196×96 246×120

 X坐标行程(mm) 150 200

 Y坐标行程(mm) 50 100

 Z坐标行程(mm) 100（调焦）

 坐标示值误差(um) 3+L/200

 X、Y坐标数显*析度 0.0005mm

 外形尺寸(长×宽×*) 788×524×1152mm 770×550×1120mm

投

影

屏

 投影屏尺寸(mm) ￠312mm,使用范围>￠300(刻有米字线)

 投影旋转范围 0~360°

 旋转角度数显*析度 1′或0.01°

 测量*大*度(mm) 90

物

镜

 放大倍数 10X（标配） 20X（选配） 50X（选配） 100X（选配）

 物方视场(mm) ￠30 ￠15 ￠6 ￠3

 物方工作距离(mm) 77.7 44.3 38.4 25.3

 测量*大*度(mm) 90

 数据处理系统 DP100多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出

 仪器照明 透射与反射照明光源为24V/150W卤素灯（带照明光线）

 仪器电源 110V/220V(AC)，50/60Hz，总功率400W

 冷却方式 强制风冷(3轴流风扇)

 仪器配件 微型打印机、光学寻边器等

 建议工作台尺寸及承重 (长宽*：690×350×350mm) >250kg

-----------以上信息仅供参考不作为下单依据------------
