简单介绍

台湾固纬GOS-620FG模拟示波器,内附1MHz信号产生器功能,频宽20MHz,双频道,*感度1mV/DIV TV分离同步,Z轴输入功能,ALT同步触发,CH1信号输出,*品质经济选择

台湾固纬GOS-620FG模拟示波器  的详细介绍

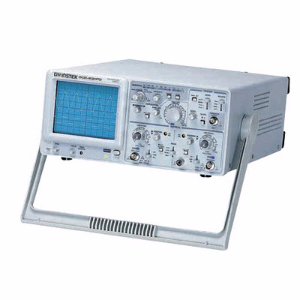

台湾固纬GOS-620FG模拟示波器介绍：

内附1MHz信号产生器功能

频宽20MHz,双频道

*感度1mV/DIV TV分离同步

Z轴输入功能

ALT同步触发

CH1信号输出

*品质经济选择

固纬GOS-620FG模拟示波器的技术参数：

CRT

类型

6 英寸内附刻度线之方形显示幕 ;

标线位置 0%, 10%, 90%, **** ; 8 x 10 格 (1 格 = 1 公分)

磷光质P31

加速器电压2 kV

Z 轴输出感度：5Vpp 以上

*大输入电压：30V (DC+AC peak)

频宽：DC ~ 2MHz

*性Positive-going input decrease

聚焦控制自动对焦

信号产生器

频率范围

0.1Hz ~ 1MHz ( 7 档 )

波型正弦波, 方波, 三角波

频率可调范围10：1 or more

输出阻*50W+10%

电压Over 14Vpp (open circuit) continuous conversion

DC offset possible over + 6V when open

正弦波失真*大 2% (10Hz ~ 100kHz)

方波 Unsymmetry+3% or less (in 1kHz maximum)

方波上升/下降时间50W output：120nS or less

垂直系统

感度5mV ~ 5V/DIV+3%, 1mV ~1V/DIV+5% (using x 5MAG)

频宽DC to 20MHz (x 5MAG：DC to 7MHz)

上升时间约 17.5nS (x 5MAG：约 50nS)

*大输入300V (DC+AC peak) at 1kHz

输入耦合AC, DC, GND

输入阻*约 1MW// 25pF

垂直模式CH1, CH2, DUAL(ALT, CHOP), ADD, CH2 INV

水平系统

扫描时间0.2μS/DIV ~ 0.5S/DIV+3%, (+5% at x 10MAG)

*大扫描率100nS/DIV (20nS 与 50nS/DIV 未校正)

触发

触发模式AUTO, NORM, TV-V, TV-H

触发源CH1, CH2, ALT, LINE, EXT

触发斜率"+" 或 "-"

X-Y 操作

感度5mV ~ 5V/DIV+4%

X 轴频宽DC ~ 500kHz

相位差3o or less from DC ~ 50kHz

信号输出

触发讯号输出电压：约 20mV/DIV into 50

频：50Hz to 5MHz (-3dB)

阻*：约 50W

校正端子输出1kHz 方波, 2Vpp+2%

使用电源交流 115V/230V + 15%, 50/60Hz

附件电源线 x 1, 操作手册 x 1, 探棒 (10:1/1:1) x 2, GTL-101 x 1

尺寸及重量310(宽) x 150(*) x 455(长) mm；约 8.5 公斤
