圆柱度仪 MMQ400

参考信息

-----------以下"圆柱度仪 MMQ400"相关信息来自网络,仅供参考不作购买下单依据------------

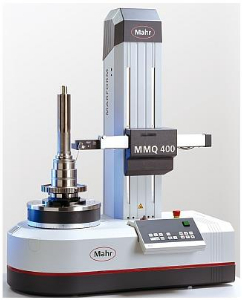

马尔Mahr MMQ400圆度仪圆柱度仪拥有手动调心调平的半自动工作站或者拥有带有T7W测头的全自动调心调平工作站.这就可以使我们在没有外界干涉的情况下进行**度测量. MMQ 400应用软件可以在**情况下对工件进行DIN ISO 1101的评定.
特点
马尔Mahr MMQ400圆度仪圆柱度仪可以进行在**环境下的DIN ISO 1101评定。**度的Z和X测量轴可以进行**测量任务。有多种不同功能配置的马尔Mahr MMQ400圆度仪圆柱度仪可供选择：

你可以选择自己需要的模块
马尔Mahr MMQ400圆度仪圆柱度仪满足您的要求:

自动或者手动调心调平工作台
500 mm/19.7in或者350 mm/13.8in的垂直(Z轴)测量*度
180 mm/ 7.1in或者280 mm/11.0in的X轴测量*度
X和Z轴使用数字线性刻度尺
**度的形狀測量儀, CNC全自动調心調平回轉工作台,
電動垂直測量軸Z軸和電動水平測量軸X軸組成進行自動測量
Z 轴测量范围=350mm,水平轴X轴行程=180mm
(不需要压缩空气)
MMQ400CNC型形状测量仪主机
园度测量单元C-轴
园度误差(P+V) : 0.02um+0.0005um/mm 测量*度
（圓度誤差按DIN 或ISO 1101 標準规定用全值（P+V）評定
**标准,*际标准规定的“*小区域法”评定，即指按全值要求评定)

园度误差(P或V) : 0.01um+0.00025um/mm 测量*度
(用*小二乘法按半值评定)

轴向跳动(P+V) : 0.04um+0.0002um/mm 测量半径
軸向跳動誤差(P或V), 從*小二乘參考圓處評定*大的峰或谷值

轴向跳动(P或V) : 0.02um+0.0001um/mm 测量半径
軸向跳動誤差 (P或V), 按DIN 或 ISO 1101 標準評定的全值

工作台直径: 285mm(其它品牌都很小)
工作台X,Y方向轴线中心可调范围 : +/- 2.5mm
工作台水平可调范围 : +/- 1°
主轴速度 : 1-10 rpm

垂直测量单元 Z-轴
测量范围 : 350mm
直线度误差 : 0.15um/100mm
全程直线度误差: 0.3 um
Z轴与C轴间平行度误差: 0.5 um
测量速度 : 0.5-20 mm/s
定位速度 : 0.5-100 mm/s
测头零位**: 机械 ±30?um
电子 ±1% 测量范围
水平直线测量单元 X-轴
测量长度 :180 mm
直线度误差 : 0.4 um/100mm(中间部位)
直线度误差 : 0.8 um/180mm(全行程)
X轴与C轴垂直度误差: 1 um
测量速度: 0.5-20 mm/s
定位速度: 0.5-30 mm/s
测头零位**: 机械 ±30 um
电子 ±1% of 测量范围
仪器测量范围 :
可安转工件*大直径: 420mm
可测量工件*大直径: 360mm
可测量工件*大*度: 361mm
C轴-Z轴距离 :220mm
轉台中心承載 : max. 600N(60kg)
（由于密珠轴承无间隙，偏载时不影响*度，承载量不减少。）
You can precisely measure of 您能*确地测量以下参数:
Roundness （圆度）
Cylindricity （圆柱度）
Straightness （直线度）
Flatness ( 平面度)
Concentricity （同心度）
Coaxiality （同轴度）
Radial run-out （径向圆跳动）
Total radial run-out （径向全跳动）
Axial run-out （轴向圆跳动）
Total axial run-out （轴向全跳动）
Parallelism ( 平行度)
Perpendicularity ( 垂直度)
Conicity （ 圆锥度）
Angularity ( 倾斜度)
Angular Sector （非完整圆圆度）

-----------以上信息仅供参考不作为下单依据------------
