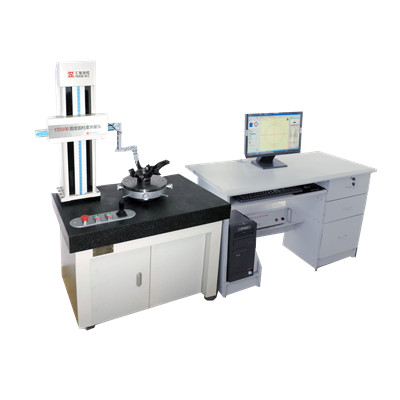

圆度圆柱度仪 YZD300

参考信息

-----------以下"圆度圆柱度仪 YZD300"相关信息来自网络,仅供参考不作购买下单依据------------

性能特点如下:

YZD系列圆度圆柱度测量仪是以精密气浮主轴和高精度立柱导轨为基准,采用计算机测量系统的转台式圆柱度仪,主要用于圆环、圆柱等回转体工件的的圆度、圆柱度、波纹度、同轴度、同心度、垂直度、平行度、直线度等参数的测量,可广泛应用于汽车零件、轴承、机床、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、高精度花岗岩立柱、花岗岩台面、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。

*仪器特点:

主轴采用超高精度的气浮轴,使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点,达到国家一级精度标准。

工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。

两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置,使压缩空气工作气压稳定、干净、干燥,确保气浮主轴旋转稳定性好,精度高。

主轴电机采用高精度调速电机,使仪器主轴旋转平稳可靠

传感器垂直和水平运动采用直线电机驱动,使仪器操作方便,调整精准。

采用2048线/周的高精度旋转编码器,保证数据采样分辨率。

仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路,测量精度和稳定性处于国内领先水平。

基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合*新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能。

技术参数:

测量项目 圆度、圆柱度、波纹度、同心度、同轴度、平行度、平面度、垂直度、偏心、跳动量。

主轴精度 ±0.025μm

系统精度 ≤0.06μm

立柱导轨直线度 0.5μm/100mm

立柱导轨对主轴平行度 1.5μm/100mm

主轴转速 5r/min

转台*大载荷 80 kg

转台有效直径 300 mm(可扩展至350mm)

工件*小内径 3mm

测量高度 300mm(可扩展至400mm)

旋转工作台 精密调平调心

传感器移动 电动控制

量程范围 ±50μm, ±100μm,±400μm

测量分辨率 0.01μm

*大采样分辨率 8192点/周

数字滤波档 2-15、2-50、2-150、2-500、15-150、15-250

放大倍数 400、1000、2000、4000、10000、20000、40000、80000、100000

圆度评定方法 *小二乘圆LSC、*小区域圆MZC、*大内切圆MIC、*小外接圆MCC

其他功能 谐波分析、斜率分析、数据库存档

扩展功能 部分圆弧圆度评定、电机换向器圆度、片间差测量

选配件 精密三爪卡盘、部分圆弧评定软件、电机换向器测量软件

工作气压 0.40～0.43MPa

气源压力 0.45～0.80Mpa

主机外形尺寸 长×宽×高:800mm×500mm×1450mm

主机重量 约220kg

-----------以上信息仅供参考不作为下单依据------------
