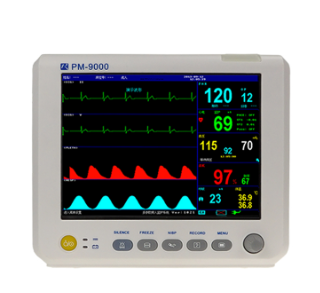

多参数监护仪硬件设计
编辑：唐美凤 来源： 日期：2023/3/7 16:32:17
（1）系统**EEPROM 28C64作为程序存储器；***片非易失性静态存储器（NASRAM）作为数据存储器。NASRAM具有静态存储器的优点，同时具有非易失性的特点。非易失性的特点是指存储芯片在掉电的情况下，能够正确无误地保存所有数据，保存时间长达10年。**芯片的非易失性的特点可以不用为此芯片提供掉电备用电源，多参数监护仪硬件设计即可实现掉电数据保护。
（2）液晶显示模块
为了对心电波形、脉搏波形及其它生理参数进行显示，而且对波形显示具有足够的分辨率，为此系统**图形液晶显示屏。为了减少仪器的体积，实现系统低成本，功耗小的要求，选用了特别适用于便携式监护仪的单色LCD显示屏。
该显示屏为日立LMG70520XNGR液晶显示屏，点阵数为640×200，点尺寸为0.22×0.30，其驱动电源为+5V和-20～-21V,耗电仅8mW，能满足本系统的要求。
为控制该显示屏的显示，我们选取了适用于该显示屏的显示控制器SED1330。该芯片是用于计算机的指令与数据，并产生相应的时序及数据控制液晶显示屏的显示。该控制器自带RAM，自行管理显示缓冲区，与CPU之间通过8位数据并行传输，多参数监护仪硬件设计与显示屏之间是4位数据并行传输。
（3）键盘输入模块
系统设计的功能键**中断方式输入。当有任*功能键按下时，产生键盘中断，CPU执行中断程序，读取键码，执行相应操作；没有键按下时，不占用CPU的*行时间，提*了CPU的*行*率。
键盘**两片74LS373构成矩阵软件编码键盘，键盘部分直接挂在单片机1的总线上。不占用单片机I/O口线，也不*为此扩展系统I/O口，可减少系统消耗功率。
通过为键盘分配相应的I/O地址，可**读写该地址的方式获得键码。硬件实现简单，软件编程方便。
（4）电源系统基于低功耗和便于携带使用的考虑，系统**电池供电及外接AC-DC变换器件供电的方式。设计**三节1.5V电池供电。该电压通过稳压器件提供+5V的电压给系统工作。多参数监护仪硬件设计同时**DC-DC电压变换器+5V的电压变换*-18～-24V电压，以提供给LCD显示屏工作。
选择电池作为电源是基于如下考虑：具有*输出能力、小型结构、标准尺寸和低价格。
（5）外围器件控制
系统各外围器件的片选信号由74LS373锁存的地址信号，经芯片GAL16V8C译码产生。GAL芯片是可编程逻辑阵列，通过对其引脚的编程，将其作为译码器，依据P4口*字节8位地址进行片选，其编程方便，使用灵活。系统*用作译码器外，在单片机2中，还用作控制气泵和气阀的开关。
通过簇已分配给气泵或气阀I/O口地址，写上“0”或“1”，则输出引脚OUT1、OUT2为低或*电平。该电平将保持，直到再次往同*地址写“1”或“0”，如此，可定时控制气泵或气阀开关。
